RCD vs GFCI Breaker: desberdintasunak, motak, bidaia-mailak eta segurtasun-gida osoa

RCD eta GFCI etengailu baten arteko aldea ulertzea garrantzitsua da segurtasun elektrikoa eta kolpeen babesa hobetzeko.Artikulu honetan gailu hauek zer diren, nola funtzionatzen duten eta nola konparatzen diren funtzionamenduan eta erabileran azaltzen da.GFCI breaker vs outlet, RCD motak eta 5 mA vs 30 mA bidaia-mailak bezalako gai nagusiak ere lantzen ditu.Amaieran, gailu hauek sistema elektriko desberdinak nola babesten dituzten argi izango duzu.

Katalogoa

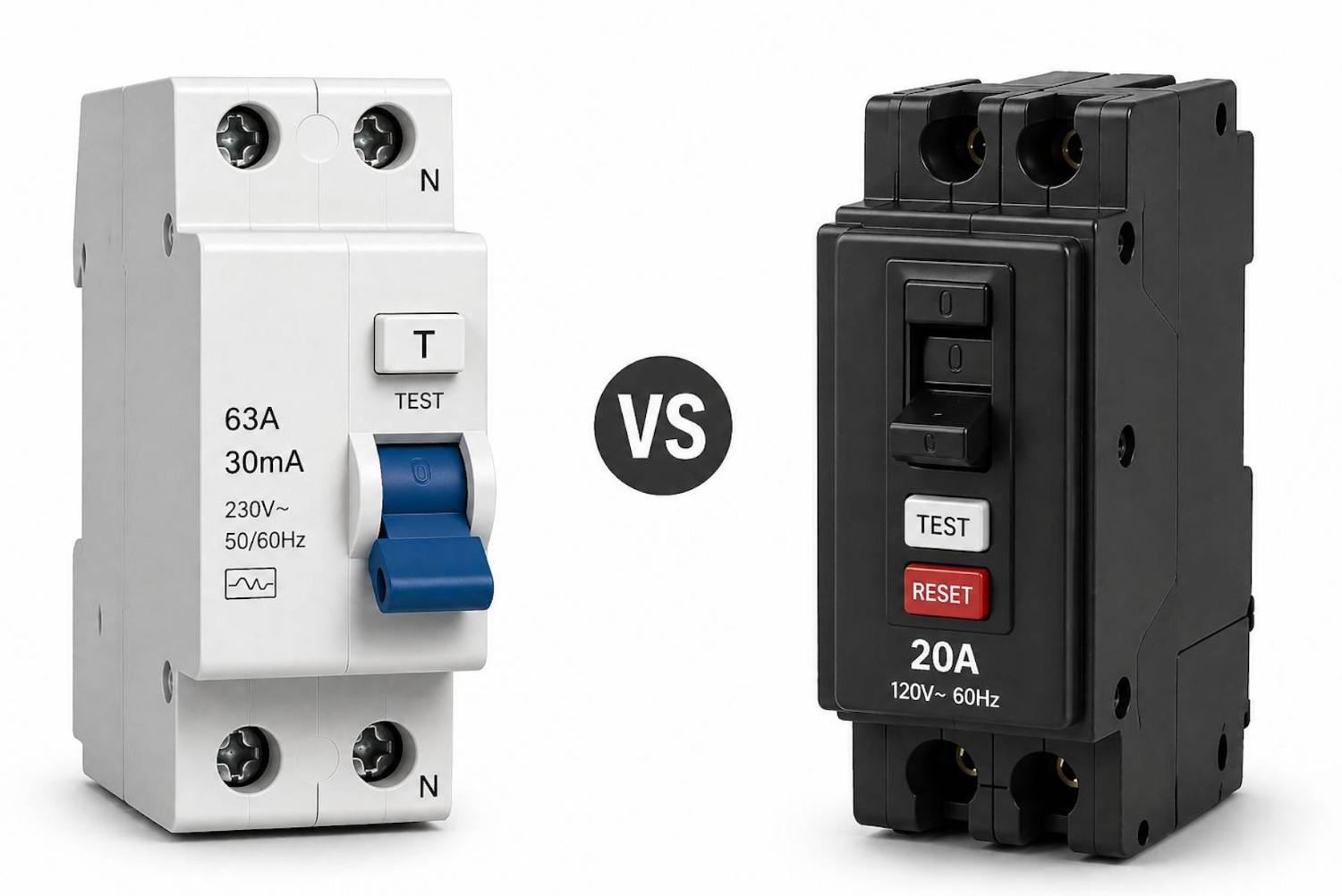

1. irudia: RCD eta GFCI Breaker

Zer da RCD bat eta zer da GFCI Breaker

RCD bat (Hondar-korrontearen Gailua) eta GFCI etengailua (Ground Fault Circuit Interruptor) pertsonak deskarga elektrikoetatik babesteko diseinatutako segurtasun-gailu elektrikoak dira.Isuri-korrontea edo lurreko akatsak hautematen dituzte eta egoera arriskutsu bat gertatzen denean energia automatikoki itzaltzen dute.RCD bat herrialde askotan erabili ohi den terminoa da, Ipar Amerikan GFCI etengailua erabiltzen den bitartean, baina biek segurtasun elektrikoa hobetzeko helburu bera dute.

Nola funtzionatzen duten RCD eta GFCI Babesak

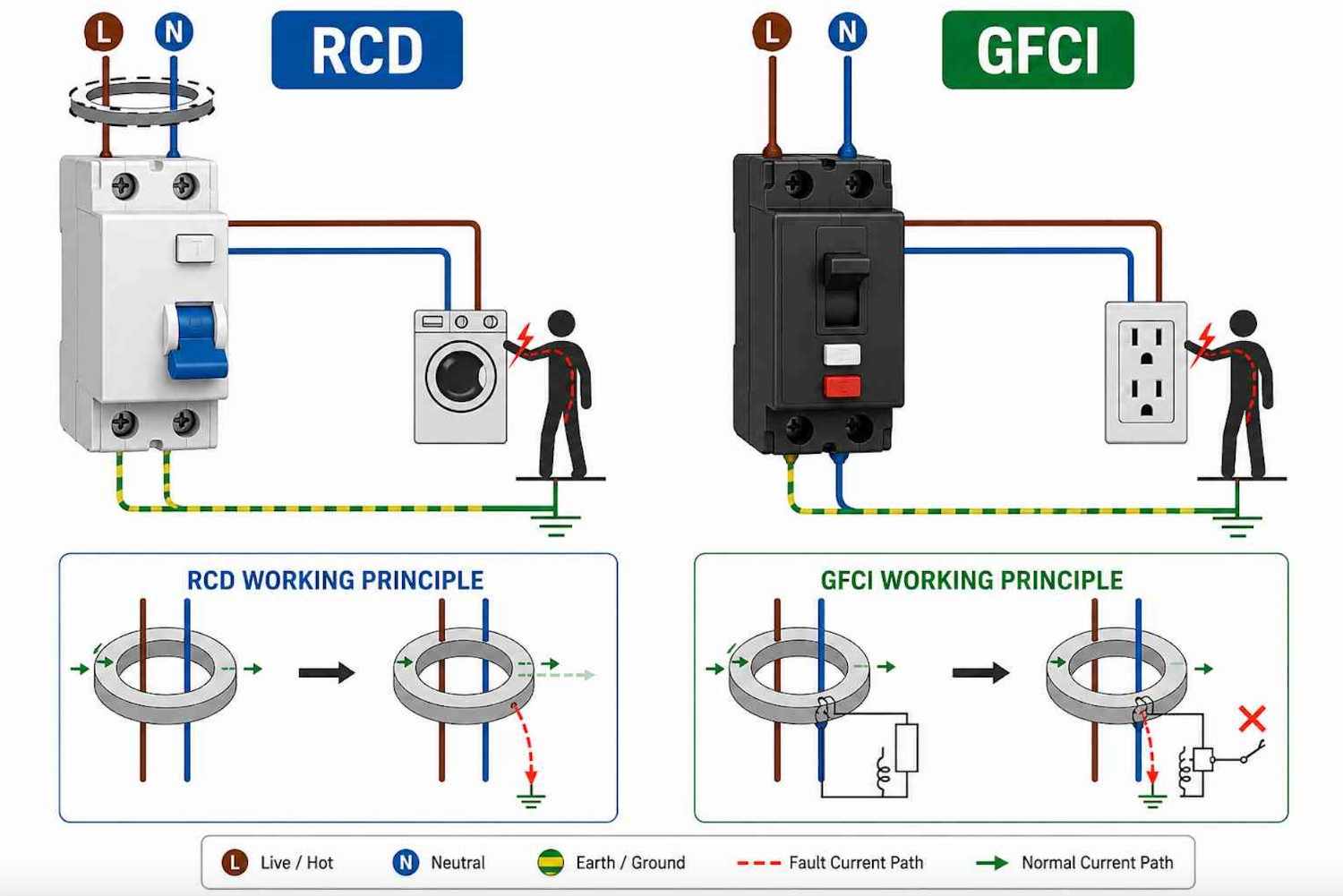

2. irudia: RCD eta GFCIren lan-printzipioa

RCD eta GFCI babesak zirkuitu bateko korronte elektrikoaren fluxua etengabe kontrolatuz funtzionatzen du.Baldintza normaletan, kable biziko eta neutroetako korrontea orekatua izaten jarraitzen du.Lurraren matxura edo ihes-korrontea gertatzen denean, oreka hau eten egiten da.

Gailuak desoreka hori berehala hautematen du, maila oso baxuetan ere.Atalase arriskutsu batera iristen denean (adibidez, 5 mA edo 30 mA), RCD edo GFCI-k azkar deskonektatzen du energia milisegundotan, deskarga elektrikoa saihesten laguntzen du.

RCD vs GFCI: Desberdintasun nagusiak

Zehaztapena	RCD (Hondar-korrontearen gailua)	GFCI (Ground Fault Circuit Interruptor)
Definizioa	Isuri-korrontea detektatzen du eta energia deskonektatzen du	Lurraren matxurak detektatzen ditu eta elektrizitatea itzaltzen du
Funtzio Nagusia	Hondar-korronteen babesa	Lurraren matxura babestea
Lan-printzipioa	Zuzeneko eta neutralaren arteko desoreka kontrolatzen du	Beroaren eta neutroaren arteko desoreka kontrolatzen du
Helburua	Deskarga elektrikoa saihesten du	Deskarga elektrikoa saihesten du
Erabilitako eskualdea	Europa, Asia, Australia	Ipar Amerika (AEB, Kanada)
Forma arruntak	RCCB, RCBO	GFCI irteera, GFCI etengailua
Instalazioaren kokapena	Banaketa-taula/kontsumo-unitatea	Irteera-maila edo eten-panela
Terminologia	Hondar-korrontearen gailua	Lurraren matxura etengailua
Bidaiaren Sentikortasuna	Normalean 30 mA (batzuetan 10 mA)	Normalean 5 mA
Arauak	IEC estandarrak	NEC (Kode Elektriko Nazionala)
Aplikazio-eremuak	Zirkuitu edo zona osoak	Hargune edo zirkuitu espezifikoak
Gailu mota	Zirkuitua babesteko gailua	Hargune edo etengailuetan oinarritutako babesa
Etiketatzea	Probatu eta berrezarri botoiak barne	Probatu eta berrezarri botoiak barne
Estaldura	Hainbat zirkuitu babes ditzake	Normalean saltoki/zirkuitu zehatzak babesten ditu
Eginkizun orokorra	Segurtasun elektrikoaren babes zabala	Segurtasun elektrikoaren babes lokalizatua

GFCI Breaker vs GFCI Outlet

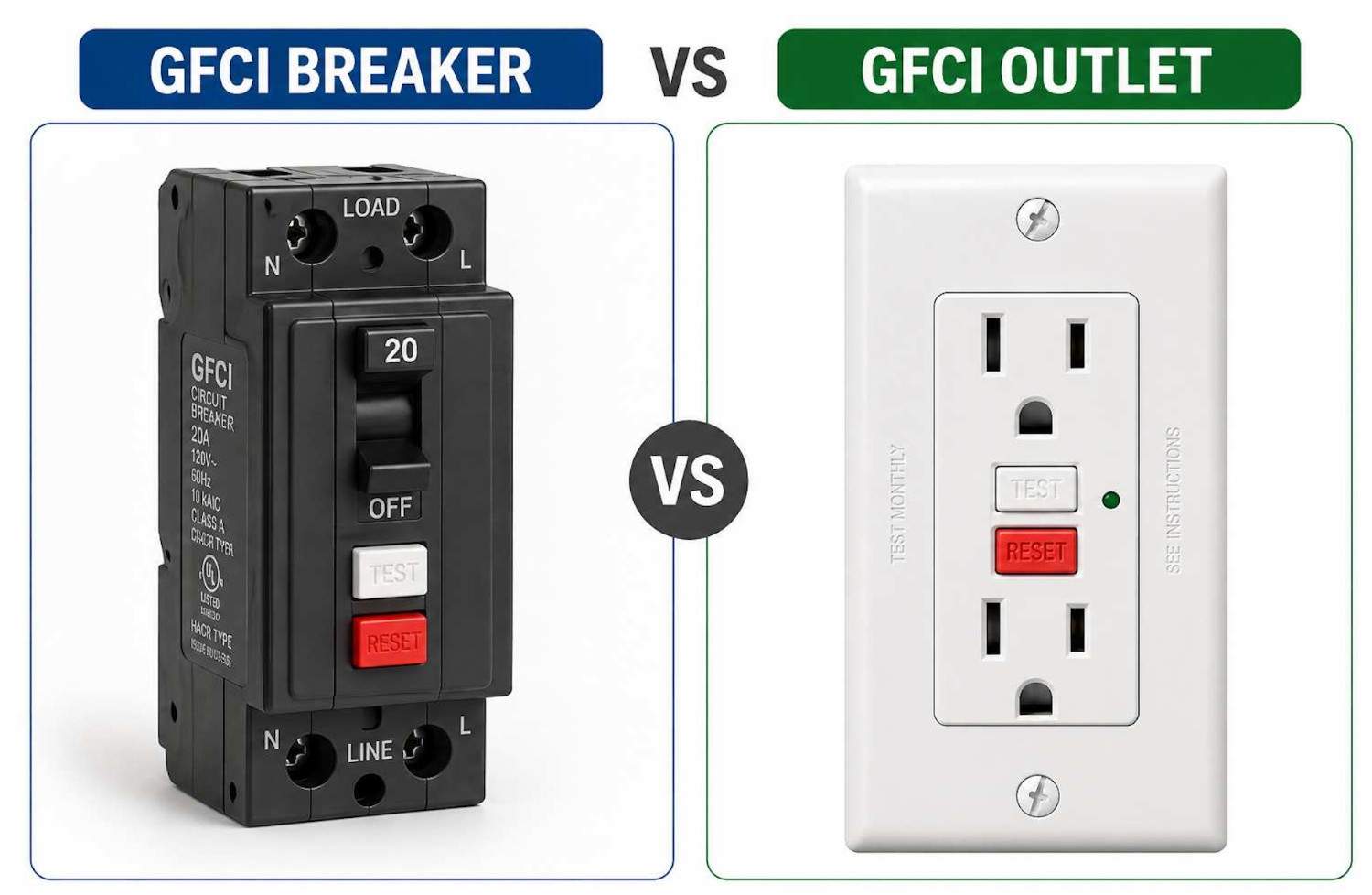

3. irudia: GFCI Breaker vs GFCI Outlet

Zehaztapena	GFCI Breaker	GFCI irteera (hargunea)
Definizioa	Panelean instalatuta zirkuitu oso bat babesteko	Saltokian instalatuta, puntu zehatz bat babesteko
Babes-estaldura	Zirkuitu osoa (hartune guztiak eta kableatuak)	Hargune bakarra + beherako irteerak
Instalazioaren kokapena	Panel elektriko nagusia	Horma-hartunearen kokapena
Helburua	Zirkuitu osoko lur-matxurak babestea	Lurraren matxura lokalizatutako babesa
Kostua	Gorago	Behea
Instalazio-zailtasuna	Konplexuagoa	Errazagoa
Erabilera kasurik onena	Eremu handiak edo zirkuitu osoko babesa	Bainugelak, sukaldeak, kanpoko irteerak
Mantentzea	Berrezarri panelean	Berrezarri saltokian
Irisgarritasuna	Ez hain erosoa (panelerako sarbidea)	Sarbide erraza (horma maila)
Malgutasuna	Malgu gutxiago	Malguagoa bertsio berritzeko

RCD vs RCCB vs RCBO

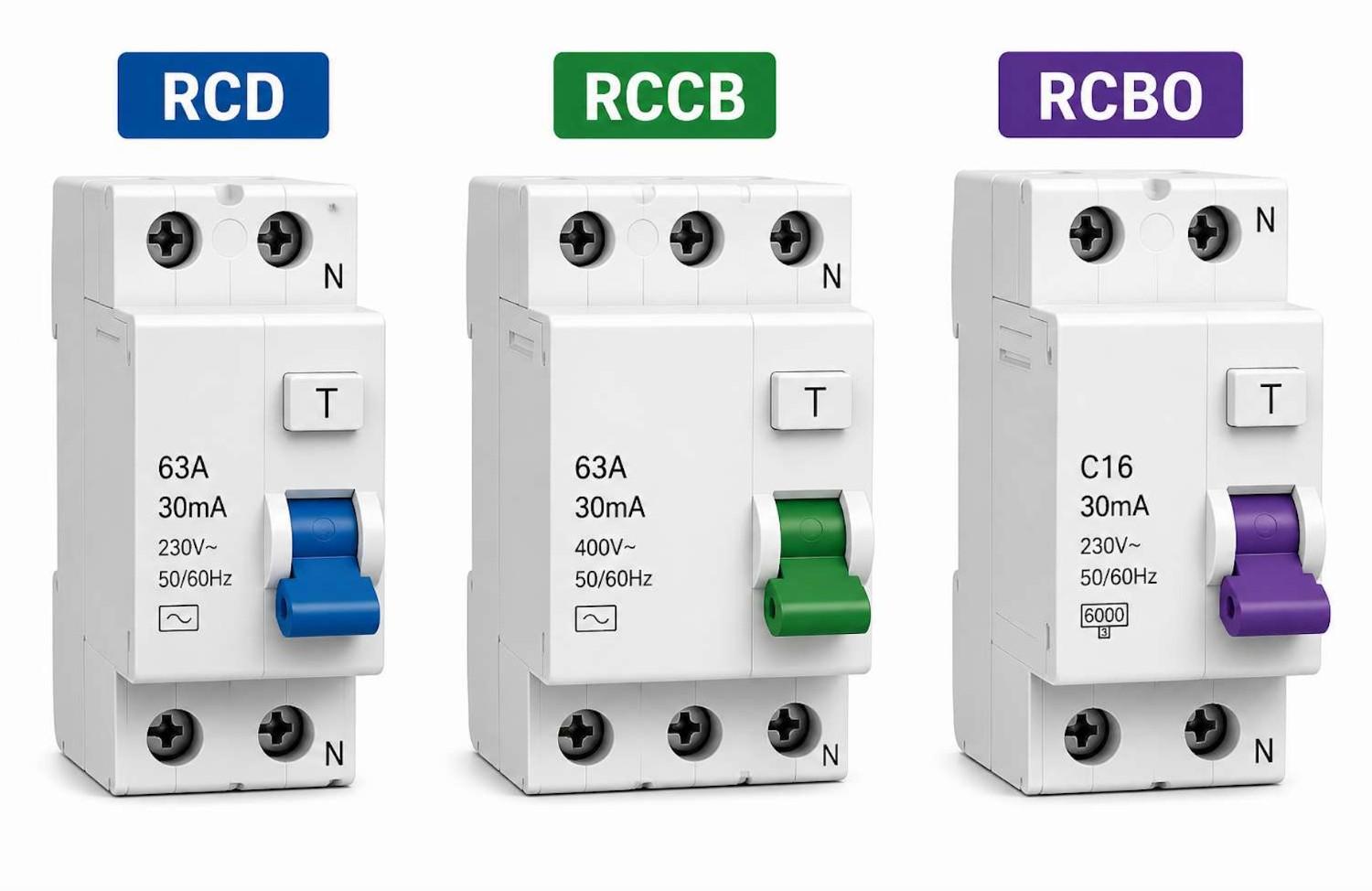

4. irudia: RCD vs RCCB vs RCBO

Zehaztapena	RCD	RCCB	RCBO
Definizioa	Ihesak babesteko gailuetarako termino orokorra	Ihesak babesteko RCD mota	Ihesak + korronte gehiegizko babesa duen gailua
Funtzio Nagusia	Ihes-korrontea detektatzen du	Lurraren matxurak soilik detektatzen ditu	Lurraren matxurak, gainkargak eta zirkuitu laburrak detektatzen ditu
Babes mota	Kategoria orokorra	Isurien babesa soilik	Babes osoa
Gainkorrontearen babesa	Ez dago barne	Ez dago barne	Barne
Zirkuitu Laburren Babesa	Ez dago barne	Ez dago barne	Barne
Konfigurazioa	Ez da gailu zehatz bat	MCBrekin erabiltzen da	Bakarrik lan egiten du
Instalazioa	Aldatzen da	Banaketa taula	Banaketa taula
Erabilerarik onena	Oinarrizko ulermena	Ihesak babesteko sistemak	Babes sistema osoak

5 mA vs 30 mA Bidaia-mailak

Zehaztapena	5 mA Bidaia-maila	30 mA Bidaia-maila
Sentikortasuna	Oso altua	Moderatua
Helburua	Kolpeen babes pertsonala	Babes orokorra eta suteen prebentzioa
Erantzun Abiadura	Oso azkarra	Azkar
Gailu tipikoa	GFCI irteerak eta etengailuak	RCDak banaketa-tauletan
Aplikazio-eremuak	Bainugelak, sukaldeak, kanpoko irteerak	Zirkuitu osoak, etxeak, sistema komertzialak
Eragozpenezko Tripping	Litekeena da	Gutxiago
Babes Fokua	Giza segurtasuna	Ekipoen eta sistemaren segurtasuna
Estandar komun	Ipar Amerika (GFCI)	Europa, Asia (RCD)

Zergatik RCD eta GFCI gailuen eragozpenen bidaia

RCD eta GFCI eragozpen-satenak gailuak energia itzaltzen duenean gertatzen dira korronte ihes txikien ondorioz, akats larririk izan gabe ere.Hau etxetresna elektrikoen ohiko ihesak, hezetasun eremuetan edo kableatuak zahartzearen ondorioz izan daiteke.Gailu modernoen kableamendu-arazoen edo interferentzia elektrikoen ondorioz ere izan daiteke.Desegokia izan arren, jokabide honek normalean RCD edo GFCI korronte egoera irregularrak aktiboki detektatzen ari direla adierazten du.

Nola probatu eta berrezarri RCD edo GFCI bat

1. Ziurtatu RCD edo GFCI piztuta dagoela.

2. Sakatu TEST botoia matxura bat simulatzeko.

3. Berretsi gailua ibiltzen dela eta energia mozten duela.

4. Sakatu RESET botoia energia berrezartzeko.

5. Egiaztatu zirkuitua edo entxufea berriro funtzionatzen ari den.

6. Berrezarri ez bada, deskonektatu konektatutako etxetresna elektrikoak eta saiatu berriro.

7. Arazoak jarraitzen badu, baliteke gailuak edo kableatuak ikuskatu behar izatea.

AC mota vs A mota vs F mota vs B motako RCDak

Zehaztapena	Mota AC RCD	Mota A RCD	Mota F RCD	B motako RCD
Detekzio mota	AC bakarrik	AC + pultsazio DC	AC + pultsazio DC + maiztasun mistoa	AC + pultsatua DC + leuna DC
Onenarentzat	Oinarrizko etxetresna elektrikoak	Etxetresna elektrikoak	Inbertsoreak bultzatutako gailuak	EV kargagailuak, eguzki-sistemak
Aplikazioa	Argiztapena, berogailuak	Garbigailuak, elektronika	Aire girotua, diskoak	Industria, EV, sistema berriztagarriak
Babes Maila	Oinarrizkoa	Estandarra	Aurreratua	Altuena
Erabilera Modernoa	Mugatua	Ohikoa	Handituz	Espezializatua

Gailu hauek non erabili ohi diren

• Bizitegi-eremuak - Bainugeletan, sukaldeetan, garbitegietan eta kanpoko saltokietan erabiltzen da, non uraren esposizioak deskarga elektrikoaren arriskua areagotzen duen

• Eraikin komertzialak – Bulegoetan, zentro komertzialetan eta instalazio publikoetan instalatua, lurreko matxurak babesteko fidagarria izan dadin

• Ingurune industrialak – Tailerretan eta fabriketan erabiltzen da langileak ihes-korronteetatik eta ekipoekin lotutako arriskuetatik babesteko

• Eraikuntza guneak – Ezinbestekoa tresna eramangarrietarako eta arrisku elektriko handiagoak diren aldi baterako kableatuetarako

• Kanpoko sistemak – Lorategiko argiztapenean, kanpoko entxufeetan eta leku hezeetan aplikatzen da segurtasun elektriko gehiago lortzeko

• Igerilekuak eta gune hezeak – Beharrezkoa da hezetasun handiko inguruneetan istripuak saihesteko

• EV kargagailuak eta eguzki-sistemak – Instalazio modernoetan erabiltzen da karga elektriko aurreratuekin funtzionamendu segurua bermatzeko

Ondorioa

RCDek eta GFCIek deskarga elektrikoetatik babesten dituzte ihes-korrontea detektatuz eta energia azkar itzaliz.Modu berean funtzionatzen duten arren, izena, instalazioa eta aplikazioa desberdinak dira.Gailu egokia aukeratzea bidaia maila, gailu mota eta erabilera-ingurunearen araberakoa da.Haien ezaugarriak, ohiko arazoak eta erabilera egokia ulertzeak sistema elektriko seguruagoa eta fidagarriagoa bermatzen laguntzen du.
