Tentsio-Transformadore Kapazitiboa (CVT): Funtzionamendua eta Aplikazioak

Tentsio-Transformadore Kapazitiboa (CVT) tentsio handiko sistema elektrikoetan erabiltzen da tentsioa segurtasunez neurtzeko eta kudeatzeko.Artikulu honek CVT bat zer den, nola funtzionatzen duen eta potentzial transformadore batekin (PT) nola alderatzen den azaltzen du.CVT motak, zehaztasuna, mugak, iragankorrak eta ferro-erresonantzia bezalako akats arruntak eta azpiestazioetan eta transmisio sistemetan dituen aplikazio nagusiak ere biltzen ditu.

Katalogoa

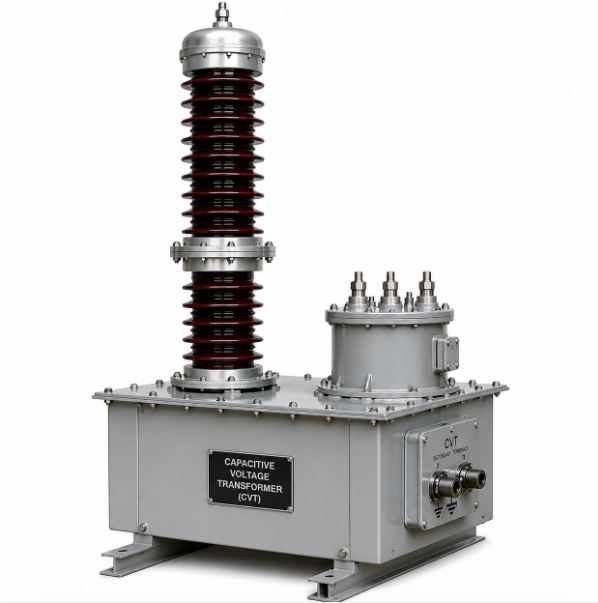

1. irudia: Tentsio-Transformadore Kapazitiboa (CVT)

Zer da Tentsio Transformadore Kapazitiboa (CVT)?

Tentsio-Transformadore Capacitive (CVT) tentsio-transformadore mota bat da, tentsio altua neurtzeko balio baxuago, seguru eta erabilgarri batean bihurtuz.Tentsio-mailak oso altuak diren transmisio-sistemetan (adibidez, 132 kV eta gorago), zuzeneko neurketa ez da praktikoa, beraz, CVT batek tentsioa kontrolatzeko modu segurua eskaintzen du.

CVT batek tentsio handiko lineak konektatzen ditu monitorizazio eta babes ekipoekin, neurketa eta sistema kontrolatzeko beharrezkoak diren tentsio-seinaleak hornituz.Transformadore potentzial (PT) batekin alderatuta, errentagarriagoa eta praktikoagoa da tentsio handiko aplikazioetarako, eta horregatik asko erabiltzen da energia-sistema modernoetan.

Nola funtzionatzen du CVT bat

Tentsio-Transformadore Kapazitibo batek (CVT) transmisio-tentsio altua murrizten du bi etapa nagusi erabiliz: tentsio-banatzaile kapazitiboa eta barne-transformadore bat.Prozesua kondentsadoreetan tentsio altua sartzen denean hasten da, maila baxuago eta tarteko batean banatzen dutenak.

Zatitzaile kapazitibo honek bi kondentsadore erabiltzen ditu (C₁ eta C₂) tentsioa zatitzeko, irteera beheko kondentsadorean hartuz.Harremana hau da:

Ondoren, tentsio murriztua transformadore batera pasatzen da, eta neurketa- eta babes-sistemetarako irteera estandar batera jaisten da (adibidez, 110 V edo 120 V).Baldintza normaletan, CVT-ek modu fidagarrian funtzionatzen dute, nahiz eta haien erantzuna alda daiteke matxuretan edo aldaketa-gertaeretan.

CVT vs PT (potentzial transformatzailea)

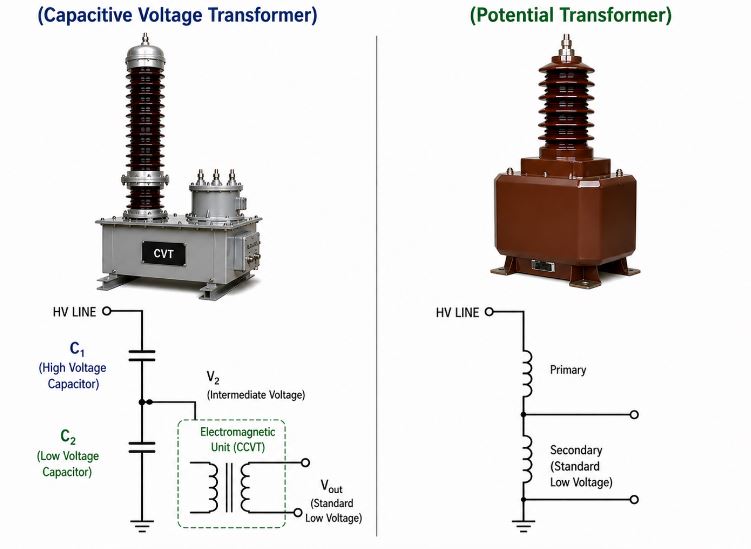

2. irudia: CVT vs PT (potentzial transformatzailea)

Parametroa	Kapazitiboa Tentsio-Transformadorea (CVT)	Potentziala Transformadorea (PT)
Definizioa	Erabilerak Banatzaile kapazitiboa + tentsioa jaisteko transformadore	Erabilerak tentsioa jaisteko indukzio elektromagnetikoa
Tentsiorik onena Barrutia	Goi-tentsioa sistemak (normalean ≥132kV)	Baxua eta ertaina tentsio-sistemak
Kostua altuan Tentsioa	Gehiago kostu-eraginkorra	Garestia dela eta isolamendu eskakizunetara
Tamaina eta Pisua	Trinkoagoa eta arinagoa	Handiagoa eta astunagoa
Zehaztasuna (Egoera egonkorra)	Moderatua	Alta
Iragankorra Erantzuna	Astiroago, maiatza nahasteek eraginda	Azkar eta egonkorra
Maiztasuna Sentikortasuna	Gorago	Behea
Babesa Sistemaren erabilera	urtean mugatua babes azkarreko eszenatokiak	Ideala babes erreleak

CVT monofasikoa vs trifasikoa

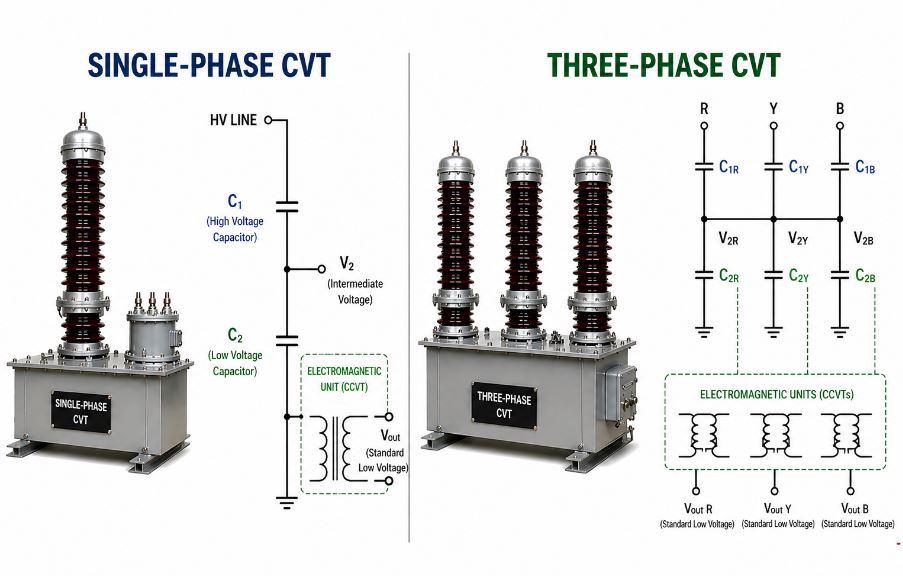

3. irudia: CVT monofasikoa vs trifasikoa

Parametroa	Fase Bakarra CVT	Trifasea CVT
Konfigurazioa	Unitate bat bakoitzeko fasea (R, Y, B)	Unitate batentzat hiru faseak
Instalazioa	Eskatzen du hiru unitate bereizi	Bakarra unitate trinkoa
Malgutasuna	Altua (bakoitza fasea independentea da)	Behea (guztiak faseak konbinatuta)
Mantentzea	Errazagoa (ordezkatu unitate bakarra)	Konplexuagoa (unitate osoari eragiten dio)
Fidagarritasuna	Goiena (errua fase batean ez du besteei eragiten)	Behea (akatsa fase guztietan eragina izan dezake)
Espazioa Baldintza	Gehiago eskatzen du espazioa	Gehiago espazioa aurreztea
Erabilera arrunta	Goi-tentsioa azpiestazio eta transmisio lineak	Trinkoa edo sistema espezializatuak
Ospea	Gehienetan erabiltzen	Gutxiago
Praktikoa Abantaila	Hobe mantentzea eta fidagarritasuna	Hobe instalazio trinkoak

CVT zehaztasuna eta mugak

Tentsio Kapazitiboko Transformadorearen (CVT) zehaztasunak deskribatzen du bere irteera sistemaren benetako tentsioarekin bat datorren baldintza normaletan.Tentsio handiko aplikazioetan, CVT-ek monitorizaziorako eta oinarrizko babeserako zehaztasun onargarria eskaintzen dute, baina oro har, transformadore potentzial bat (PT) baino zehatzagoak dira.Hau da, haien diseinuak sistemaren baldintzekiko sentikorrago egiten duelako, batez ere asaldurak edo epe luzeko funtzionamenduetan.

CVTren funtsezko mugak:

• PT baino zehaztasun txikiagoa – ez da aproposa doitasun handiko neurketa egiteko

• Maiztasun-aldaketekiko sentikorra – Irteera sistemaren maiztasunaren arabera alda daiteke

• Errendimendu mugatua baldintza dinamikoetan – matxuretan edo kommutazioetan egonkorragoa

• Epe luzerako zehaztasunaren aldakuntza - Zahartzearen, tenperaturaren eta isolamendu-egoeraren eragina

• Babes-sistemetan eragina – erreleen zehaztasuna eta erantzun denboran eragina izan dezake

Ohiko CVT akatsak: Iragankorra, Ferro erresonantzia, Deriva

Akats iragankorrak

Akats iragankorrak bat-bateko gertaeretan gertatzen dira, hala nola matxurak edo kommutazio-eragiketetan, non CVT irteerak berehala erantzuten ez duen.Horren ordez, tentsio-seinaleak atzerapenak edo oszilazioak ager ditzake egonkortu aurretik, eta horrek neurketa azkar eta zehatzen araberakoak diren babes-erreleei eragin diezaieke.Horregatik, CVT-ak ez dira hain egokiak erantzun iragankor azkarra eskatzen duten aplikazioetarako.

Ferroresonantzia

Ferrorresonantzia CVT-ren osagai induktibo eta kapazitiboen arteko elkarrekintzak eragindako baldintza ez-lineala da.Horrek tentsio-oszilazio anormalak, gaintentsioak edo uhin forma distortsionatuak sor ditzake, irakurketa okerrak edo ekipoak kaltetu ditzaketenak.Tentsio handiko sistemetan, diseinu eta moteltze metodo egokiak erabiltzen dira arrisku hori murrizteko.

Neurketa Deriba

Neurketaren noraeza pixkanaka gertatzen da denboran zehar, CVTren barneko osagaiak zahartzen diren heinean edo tenperatura eta hezetasuna bezalako ingurumen-baldintzek eragiten duten heinean.Horrek irteerako tentsioan aldaketa txikiak baina etengabeak eragiten ditu, eta horrek epe luzerako neurketaren zehaztasuna eta sistemaren monitorizazioaren fidagarritasuna murrizten ditu.Aldizkako probak eta mantentze-lanak errendimendu koherentea bermatzen laguntzen dute.

CVTren aplikazioak

• Tentsio Handiko Azpiestazioek – Kontagailuen, kontrol-sistemen eta monitorizazio-ekipoen tentsioa jaisteko erabiltzen da, operadoreek sistemaren baldintzak segurtasunez behatzeko aukera emanez.

• Babes Sistemak - Tentsio-seinaleak eskaintzen dizkie babes-erreleei, hala nola distantzia eta gaintentsio-erreleak, matxurak detektatzen eta transmisio-lerroak babesten laguntzen du.

• Transmisio Lineak – Goi-tentsioko lineetan instalatua, etengabeko tentsioaren neurketa eta sistemaren egonkortasuna kontrolatzeko.

• Linea elektrikoaren garraiolarien komunikazioa (PLCC) – Komunikazio-seinaleak transmisio-lerroetan zehar bidaiatzea ahalbidetzen duen akoplamendu-gailu gisa jokatzen du, ekipamendu bereizien beharra murriztuz.

• Neurketa eta Monitorizazio Sistemak – Tentsio-irteera estandarizatua hornitzen du energia neurtzeko eta errendimenduaren jarraipena egiteko tentsio handiko sistema elektrikoetan.

• Sarearen Kontrola eta Automatizazioa – SCADA eta kontrol sistemak onartzen ditu tentsio-datu zehatzak emanez denbora errealean erabakiak hartzeko eta sistema kudeatzeko.

Ondorioa

Tentsio-Transformadore Kapazitiboa (CVT) tentsio handiko sistemetan tentsioa neurtzeko gailu garrantzitsua da.Errentagarria da eta transmisio-aplikazioetarako egokia da, baina asalduran zehaztasun eta erantzunean mugak ditu.Bere errendimendua, akatsak eta aplikazioak ulertzeak azpiestazioetan eta elektrizitate sistemetan funtzionamendu fidagarria bermatzen laguntzen du.
