AC Fuse vs DC Fuse: nola funtzionatzen duten, gako desberdintasunak eta tentsio balorazioa

AC fusiblearen eta DC fusiblearen artean aukeratzea ezinbestekoa da sistema elektrikoetan babes egokia bermatzeko.Artikulu honek AC eta DC fusibleak zer diren, nola funtzionatzen duten eta diseinuan, balorazioetan eta errendimenduan dauden desberdintasun nagusiak azaltzen ditu.Gainera, haien tentsio-kalifikazioak eta haustura-ahalmena alderatzen ditu, segurtasun-arriskuak nabarmentzen ditu okerreko fusiblea erabiltzean, eta DC sistema bateko fusibleen hutsegitearen kasu errealeko azterketa aurkezten du.Horrez gain, erabakitzeko gida praktiko bat eskaintzen du, zure aplikaziorako fusible egokia hautatzen laguntzeko.

Katalogoa

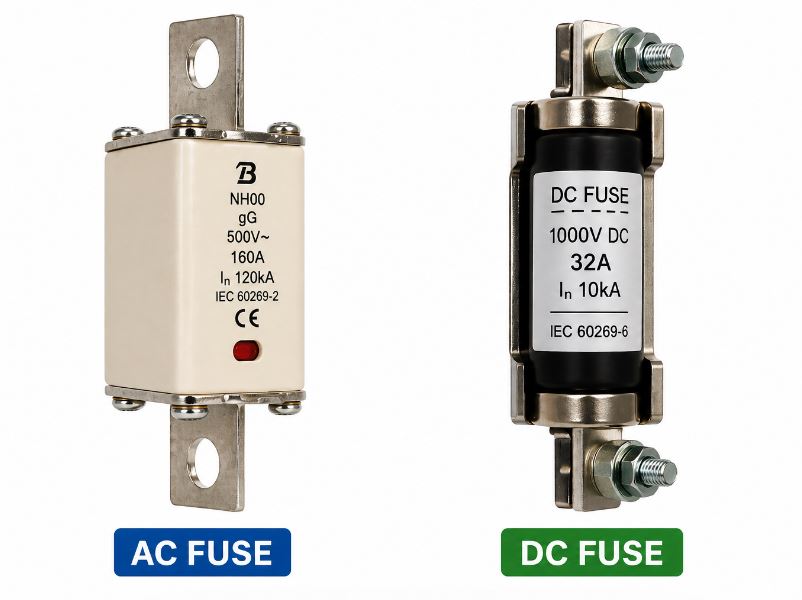

1. irudia: AC eta DC fusiblea

Zer dira AC eta DC fusibleak eta nola funtzionatzen dute?

AC eta DC fusibleak gehiegizko korrontearen babeserako gailuak dira, kableatuak, osagaiak edo ekipoak kaltetu aurretik, gehiegizko korrontea eteteko.AC fusiblea korronte alternoko zirkuituetarako diseinatuta dago, eta DC fusiblea, berriz, korronte zuzeneko sistemetarako diseinatuta dago, hala nola bateriak, eguzki-matrizeak, EV zirkuituak eta DC elikadura-iturri gisa.

Bi motak korronteak muga nominala gainditzen duenean berotzen eta urtzen diren metalezko fusible elementu bat erabiltzen dute.Elementua urtzen denean, zirkuitua irekitzen da eta korronte-fluxua gelditzen da.Ezberdintasun nagusia metxa ireki ondoren arkua nola itzaltzen den da.

AC zirkuitu batean, korronteak naturalki zero zeharkatzen du ziklo bakoitzean, eta horrek arkua errazago itzaltzen laguntzen du.DC zirkuitu batean, korrontea etengabe doa norabide batean eta berez ez da zerora jaisten.Honek DC arkuak etetea zailagoa egiten du, beraz, DC fusibleek normalean arku kenketa indartsuagoa behar dute, tarte egokia eta argi zehaztutako DC tentsio maila.

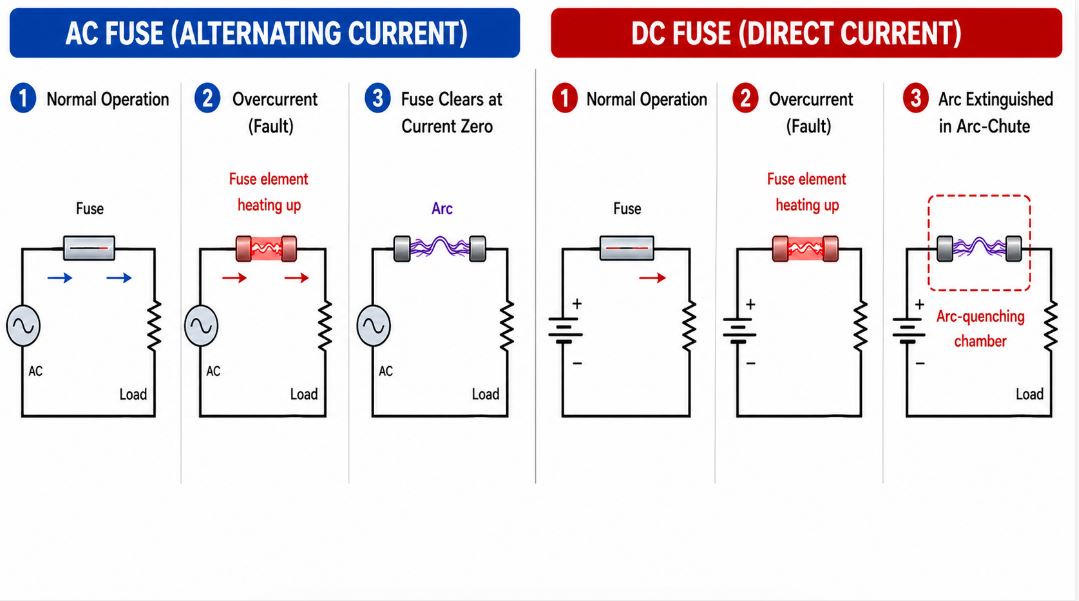

2. irudia: AC fusiblea eta DC fusiblearen funtzionamendu-printzipioa

AC Fuse vs DC Fuse: Desberdintasun nagusiak

Ezaugarri	AC fusiblea	DC fusiblea
Oraingo mota	Txandakatuz egungoa	Zuzena egungoa
Arkua etenaldia	Errazagoa	Zailagoa
Eraikuntza	Sinpleagoa	Sendoagoa
Tamaina	Txikiagoa	Handiagoa
Erabilera tipikoa	AC sistemak	DC sistemak

AC Fuse vs DC Fuse: Tentsioaren balorazioa eta hausteko ahalmena

Ezaugarri	AC fusiblea	DC fusiblea
Tentsioa balorazio portaera	Malguagoa	Zorrotza eskakizuna
Tipikoa tentsio tartea	110V-480V AC	12V-1000V DC
Haustura edukiera	Behea	Gorago
Segurtasun marjina	Moderatua	Gorago beharrezkoak

Erabili al dezakezu AC fusible bat DC zirkuitu batean?

Ez da gomendagarria AC fusible bat erabiltzea DC zirkuitu batean eta arriskutsua izan daiteke.AC fusible bat korronte alternorako diseinatuta dago, non etetea errazagoa den sistemaren izaera dela eta.Diseinu hau ez dator bat korronte zuzenaren portaerarekin.

DC zirkuitu batean, korrontea etengabe doa eta ez da modu naturalean gelditzen, eta horrek etenaldia zaildu egiten du.AC fusiblea erabiltzen bada, baliteke korrontea behar bezala ez hautsi eta, ondorioz, arku iraunkorra, gainberotzea edo ekipoa kaltetzea.Funtzionamendu segurua izateko, beti erabili behar da tentsio eta hausteko ahalmen egokia duen DC fusiblea.

Mundu errealeko kasuaren azterketa: bateria-sistemaren fusible-hutsegitea

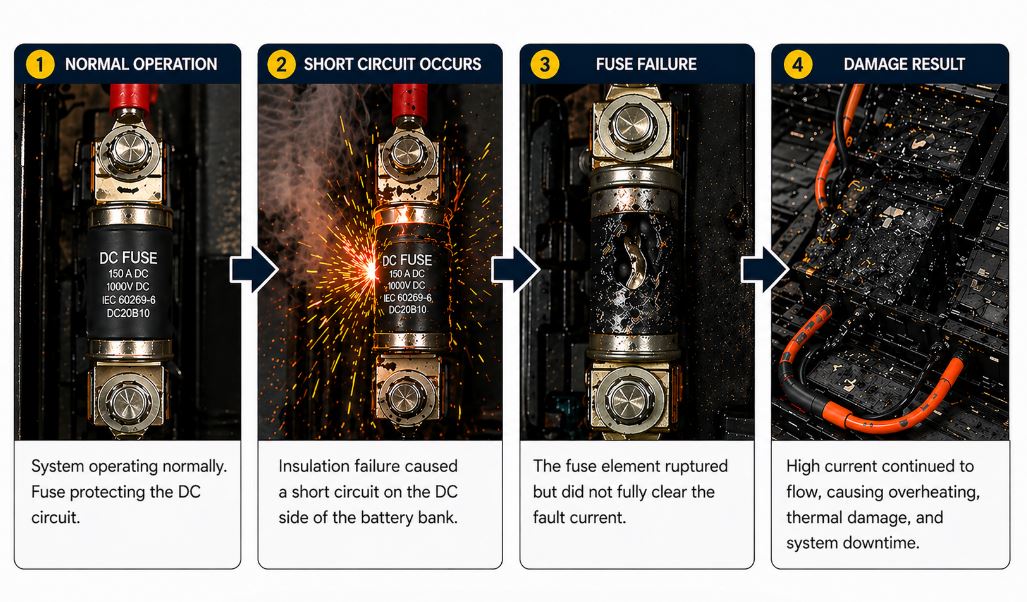

3. Irudia: Bateria-sistemaren fusible-hutsegitea

24V DC bateriaren babeskopia-sistema batean, korronte nahikoa ez zuen fusible bat instalatu zen abiaraztearen gorakada kontuan hartu gabe.Funtzionamenduan zehar, sistemak fusibleen hutsegite errepikatu zuen, ateraldi-korronteak fusibleen muga gainditzen zuelako, nahiz eta sistemak normal funtzionatzen zuen.Horrek alferrikako geldialdi-denbora eta ordezkapen maiz eragin zituen.Korronte-ahalmen handiagoa eta hausteko ahalmen egokia duen DC fusible batera eguneratu ondoren, sistemak fidagarritasunez funtzionatu zuen arazo gehiagorik gabe.

Nola aukeratu AC fusiblearen eta DC fusiblearen artean

AC fusiblearen eta DC fusiblearen artean aukeratzea zure sistemako korronte motaren, tentsioaren eta karga-baldintzen araberakoa da.

Erabili AC fusible bat sareko zirkuituak, transformadoreak, AC motorrak eta etxeko edo industriako AC kargak.Korronte korrontea zero zeharkatzen du ziklo guztietan, beraz, arkua etetea errazagoa da DC sistemetan baino.

Erabili DC fusible bat bateriak, eguzki-kateak, EV sistemak, DC motorrak, telekomunikazio-energia eta DC bus zirkuituak.DC akatsek arku bat jasan dezakete fusiblearen elementua urtu ondoren, beraz, fusibleak DC tentsio-kalifikazio argia izan behar du eta apurtze-ahalmen nahikoa.

Ordezkatzeko, jarraitu egiaztapen hauek:

• Bat etortzea AC edo DC balorazioa zehazki

• Erabili zirkuituko tentsioaren berdina edo handiagoa den tentsio maila

• Hautatu korrontearen balorazioa funtzionamendu-korronte arruntean oinarrituta, ez abiarazte-tenkariaren arabera

• Zirkuitu labur posibleen korrontearen etendura-ahalmena egiaztatu

• Erabili denbora-atzerapen-fusibleak motorretarako, transformadoreetarako edo sarrera-karga handietarako

• Erabili eragin azkarreko fusibleak elektronika sentikorretarako

• Inoiz ez suposatu 250 V AC-ko fusiblea 250 V DC-rako segurua denik, datu-orrietan DC kalifikazioa agertzen ez bada.

Ondorioa

AC eta DC fusibleak korronte motan, arku-etenaldian, tentsio-kalifikazioan eta haustura-ahalmenean desberdintzen dira, errendimenduan eta segurtasunean zuzenean eragiten dutenak.DC fusibleek diseinu sendoagoa behar dute etengabeko korronteagatik, eta AC fusibleek etenaldi errazagoa lortzen dute.Fusible mota okerra erabiltzeak, batez ere AC fusible bat DC zirkuitu batean, gainberotzea, arku iraunkorrak eta ekipoen kalteak ekar ditzake.Sistemaren eskakizunetan oinarritutako hautaketa egokiak, balorazio zuzenek eta mundu errealeko gogoetek lagunduta, zirkuitu babes seguru eta fidagarria bermatzen dute.
