8-pin errelea: kableatuaren adibidea, motak eta erabilerak

Apr28
Bisakinen: 420
8 pineko errele bat zirkuitu elektrikoak kommutatzeko eta kontrolatzeko erabiltzen den osagai arrunta da.Artikulu honek 8 pin errele bat zer den, nola funtzionatzen duen eta konfigurazio sinple batean nola kableatu azaltzen du.Errele mota desberdinak ere alderatzen ditu, besteak beste, 8 pin vs 5 pin, plug-in vs PCB erreleak eta AC vs DC erreleak, haien desberdintasunak ulertzen laguntzeko.Horrez gain, 8 pin errele baten erabilera praktikoak erakusten ditu aplikazio errealetan.

Katalogoa

1. Zer da 8 pin errele bat
2. Nola funtzionatzen du 8 pin errele batek
3. 8 pineko erreleen kableatuaren adibidea
4. 8 pin errele vs 5 pin errele
5. Plug-in (Socket mota) vs PCB Mount Relay
6. AC errelea vs DC errelea
7. 8 pin-errele baten erabilera praktikoak
8. Ondorioa

8-Pin Relay

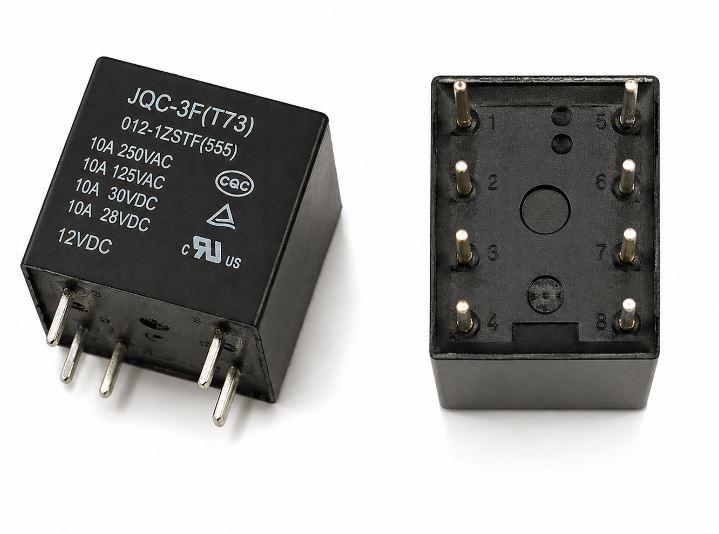

1. irudia: 8 pineko errelea

Zer da 8 pin errele bat?

8 pineko errele bat diseinu estandarra erabiliz zirkuitu batekin lotzen duten zortzi konexio pin dituen errele elektrikoa da.Normalean DPDT (Double Pole Double Throw) diseinua du, hau da, gailu bakarrean bi kontaktu-konmutazio multzo ditu, zirkuitu konexio malguagoak ahalbidetuz errele sinpleagoekin alderatuta.Pin finkoaren antolamenduak errele-entxufe estandarrekin bateragarritasuna bermatzen du, instalazioa koherentea eta antolatua eginez.Termino sinpleetan, 8 pineko errele bat bere zortzi terminalek eta kontaktu anitzeko konfigurazioek definitutako errele estandarizatu eta polifazetikoa da.

Nola funtzionatzen du 8 pin errele batek

8 pineko errele batek tentsio-seinale txiki bat erabiliz funtzionatzen du bere barneko kontaktuen posizioa aldatzeko.Bobinari potentzia aplikatzen zaionean, kontaktuak posizio batetik bestera mugitzen dituen indar magnetiko bat sortzen du.Honek Normalki Irekita (NO) eta Normalki Itxita (NC) terminalen arteko konexioa aldatzen du.Ondorioz, errelea aktibatzen denean konektatzen den bidea aldatzen du.

8-pin errele kableatu adibidea

8-Pin Relay Wiring Diagram for Lighting

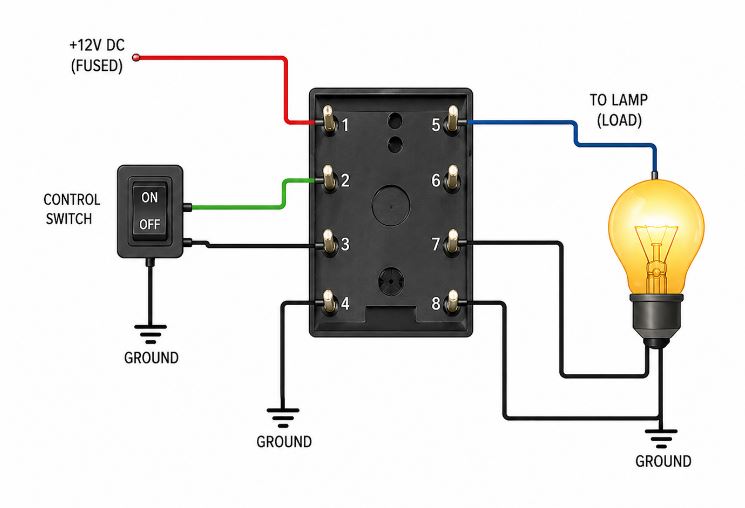

2. Irudia: Argiztapenerako 8 pineko erreleen kableatu-diagrama

Jokabide hori kableatuaren konfigurazio praktiko batean ikus daiteke.8 pin erreleen kableatuaren adibidea konfigurazio sinple batean ikus daiteke 12 V-ko seinalea erabiliz lanpara kontrolatzea bezalakoa.Bobina pinak 12V-ko iturrira konektatzen dira, COM terminala elektrizitate-lerroarekin konektatzen den bitartean eta NO terminala lanparara konektatzen da.Errelea aktibatzen denean, kontaktua aldatu eta zirkuitua osatzen du, lanpara piztuz.

8-Pin Errele vs 5-Pin Errele

8-Pin Relay vs 5-Pin Relay

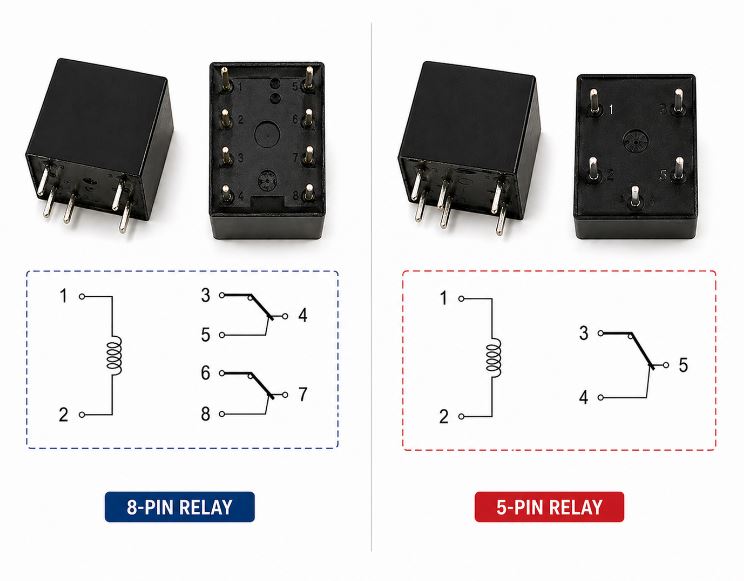

3. irudia: 8 pineko errelea vs 5 pineko errelea

Ezaugarri
 8-Pin Errele
 5-Pin Errelea
Kontaktu mota
 DPDT (aldaketa-kontaktu bi)
 SPDT (aldaketa-kontaktu bat)
Zirkuitu kontrolatuak
 Bi zirkuitu independente
 Zirkuitu bat
Malgutasuna kontrolatzea
 Kontrol logiko konplexurako egokia
 ON/OFF kontrol sinplerako egokia
Kablearen konplexutasuna
 Kableatu eta planifikazio gehiago eskatzen du
 Erraza kableatzeko
Erabilera tipikoa
 Aginte panelak, tenporizadore-erreleak, industrialak sistemak
 Automobilgintzako zirkuituak, oinarrizko kommutazioa

Plug-in (Socket mota) vs PCB Muntatzeko errelea

Ezaugarri
Plug-in-errelea (entxufe mota)
PCB mendiko erreleboa
Instalazioa
Entxufean konektatua
PCBan soldatuta
Ordezkoa
Erraza (plug & play)
Zaila (dessoldatzea eskatzen du)
Mantentzea
Azkarra eta sinplea
Denbora gehiago eskatzen du
Tamaina
Handiagoa
Trinkoa
Malgutasuna
Altua (erraza trukatzeko)
Behin instalatuta konpondu da
Erabilera tipikoa
Aginte panelak
Plaka elektronikoak

AC errelea vs DC errelea

Ezaugarri
AC Erreleboa
DC errelea
Bobina hornidura
Korronte alternoa (AC)
Korronte zuzena (DC)
Bobinaren portaera
Itzaltzeko eraztuna erabiltzen du bibrazioak murrizteko
Eremu magnetiko egonkorra
Zarata
Burrunba-soinua sor dezake
Funtzionamendu isila
Egonkortasuna
Egonkorragoa ez da AC uhin forma dela eta
Egonkorragoa
Energia-kontsumoa
Pixka bat gorago
Behea
Kontrol-iturri tipikoa
Sareko elikadura sistemak
Pilak, PLCak, elektronika

8 pin-errele baten erabilera praktikoak

• Motor abiaraztearen kontrola (PLC kontaktorera) – 8 pin-errele bat erabiltzen da 24V-ko PLC irteera bati 220V-ko motor abiarazte-bobina bat aldatzeko, motorren kontrol segurua ahalbidetuz PLCa tentsio altuan jarri gabe.

• Aurrera-atzerako motorraren aldaketa – DPDT 8 pin-errele batek motorraren norabidea alda dezake aurrera eta alderantzizko zirkuituen arteko konexioak aldatuz, motorraren kontroleko konfigurazio txikietan.

• Ur-ponpa maila kontrolatzeko sistema – Flotagailuen etengailuen seinaleetan oinarrituta ponpa bat ON edo IGALTZEKO erabiltzen da, depositua betetzea automatizatzen eta gainezka saihesten laguntzen du.

• Sorgailuaren abiarazte automatikoko seinaleen aldaketa – 8 pin-errele batek potentzia-baldintzak aldatzen direnean sorgailu bat abiarazten edo geldiarazten duten kontrol-seinaleak kudea ditzake.

• HVAC konpresoreak kontrolatzeko zirkuituak – Aire girotuko sistemetan konpresoreen edo haizagailuen kontrol-seinaleak aldatzeko erabiltzen da, funtzionamendu fidagarria izateko.

Ondorioa

8 pineko errele bat bere DPDT diseinua, kommutazio malgua eta pin diseinu estandarraren arabera definitzen da.Bere funtzionamendua eta kableatuak ulertzeak erabilera egokia eta fidagarria bermatzen laguntzen du.Konparazioek errele moten arteko desberdintasun nagusiak nabarmentzen dituzte, behar zehatzen arabera aukera egokia aukeratzea erraztuz.

Guri buruz

IC COMPONENTS LIMITED

www.IC-Components.com - IC osagaien hornitzailea.Elektronika IC osagaien produktuen hazkunde azkarrena da. Enpresaren ikuspegi orokorra>

Kontsulta Online

Bidali RFQ, berehala erantzungo dugu.


Galdera arruntak [FAQ]

1. Nola aukeratzen dut 8 pin-errele baterako kontaktuen balorazio zuzena nire kargaren arabera?

8 pin errele kontaktuen balorazio egokia aukeratzeko, kalkulatu benetakoa zure kargaren korrontea eta hautatu gutxienez % 20-30 handiagoa duen errele bat edukiera.Motorrak bezalako karga induktiboetarako, kontuan hartu beti gorakada korrontea, ohiko martxa baino hainbat aldiz handiagoa izan daitekeena korronte.

2. Zergatik funtzionatzen du nire 8 pin-erreleak probetan baina huts egiten du benetako karga baldintzetan?

Hau normalean errelea kargarik gabe edo a batekin probatzen denean gertatzen da karga txikia.Baldintza errealetan, tentsio jaitsiera bezalako arazoak, korronte-maila nahikoa ez izateak edo kontaktu-arku-arkuak hutsegitea eragin dezake.

3. Nola ekidin dezaket kontaktu-arkuak 8 pinetako errele batean?

Arku-arkuak murrizteko zirkuituak, flyback diodoak erabiliz (horietarako DC), edo RC ezabaketa-zirkuituak (AC kargetarako).Hauek babesten laguntzen dute kontaktuak eta erreleen bizitza luzatzea.

4. Zein da karga erresistentearen eta induktiboaren arteko aldea 8 pin-errele bat aukeratzerakoan?

Karga erresistenteek (berogailuek bezala) korronte egonkorra hartzen dute, induktiboak diren bitartean kargak (motorrak bezalakoak) korronte eta tentsio-puntu handiak sortzen dituzte.Hau esan nahi du 8 pinetako errele batek karga induktiboetarako kalifikatu handiagoa izan behar duela.

5. Noiz erabili behar dut 8 pineko errele bat kontaktore baten ordez motorraren kontrolan?

Erabili 8 pineko errele bat kontrol-seinaleetarako edo karga txikietarako, baina handiagoak egiteko motorrak edo korronte handiko kommutazioa, kontaktorea egokia da bere iraunkortasun eta karga-ahalmen handiagoa.

6. Nola eragiten dute ingurumen-faktoreek 8 pin-errele baten errendimenduan?

Tenperaturak, hezetasunak eta hautsak errelearen errendimenduan eragina izan dezakete kontaktuaren korrosioa, isolamenduaren matxura edo gainberotzea eraginez, batez ere industria-inguruneetan.

7. Erabili al dezaket 8 pinetako errele bat automatizazio sistemetan etengabeko etenketa egiteko?

Bai, baina maiz aldatzeak kontaktuak azkarrago higa ditzake.Izan ere maiztasun handiko kommutazioa, kontuan hartu egoera solidoko erreleak (SSR) edo ziurtatu erreleak ziklo handiko funtzionamendurako balio du.

8. Zergatik nire 8 pin errelea gehiegi berotzen da funtzionatzen ari den bitartean?

Gehiegizko berotzea gainkargak, aireztapen txarrak, bobinaren tentsio okerra, edo konexio solteak, erresistentzia areagotzen dutenak eta beroa pilatzea.

9. Nola konpontzen ditut klik egiten duen baina behar bezala aldatzen ez den 8 pin-errele bat?

Erreleak klik egiten badu baina ez bada aldatzen, arazoa litekeena da kaltetuta egotea kontaktuak, kableatu okerrak edo karga-korronte nahikoa ez.Probak COM eta NO/NC arteko jarraitutasunak arazoa baieztatu dezake.

10. Zeintzuk dira kontuan hartu beharreko funtsezko faktoreak nire aplikaziorako EMR eta SSR artean hautatzeko?

Aukeratu EMR kostu-eraginkorra, erabilera orokorreko aldatzeko, eta aukeratu SSR abiadura handiko, isiluneko edo maiztasun handiko aplikazioetarako non higadura mekanikoa kezkagarria da.
