Fase zatituko indukzio motorra: nola funtzionatzen duen, kableatua eta erabilerak

Fase zatitutako indukzio-motorra oso erabilia den motor monofasiko bat da, diseinu sinpleagatik eta eguneroko sistema elektrikoetan funtzionamendu fidagarriagatik ezaguna.Artikulu honek fase zatitutako motor bat zer den, nola funtzionatzen duen eta nola konfiguratzen diren bere kableatuak eta konexioak errendimendu egokirako azaltzen du.Gainera, fase zatitutako motorrak kondentsadoreetan oinarritutako motorrekin alderatzen ditu, funtsezko errendimendu-desberdintasunak nabarmentzen ditu eta ohiko arazoei aurre egiten die, hala nola, motorraren zurrumurrua baina ez abiatzea.

Katalogoa

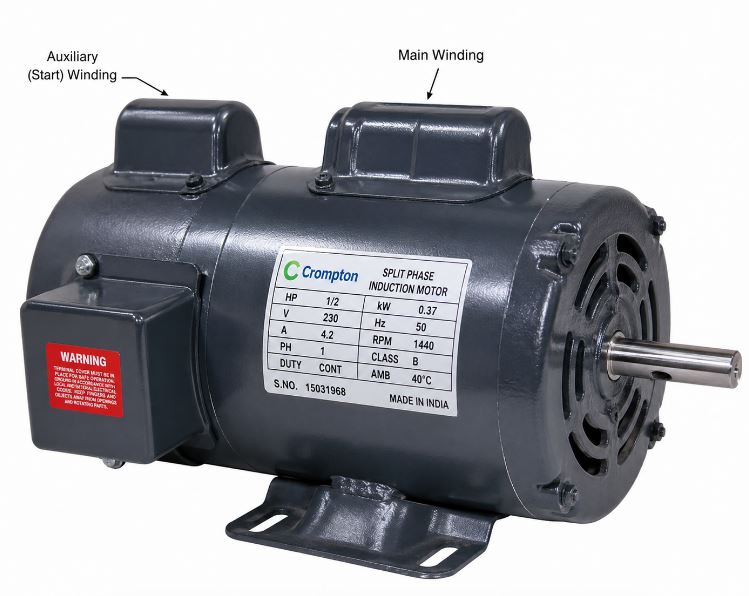

1. irudia: Fase zatituko indukzio motorra

Zer da fase zatituko indukzio-motor bat?

Fase zatitutako indukzio-motor bat fase bakarreko indukzio-motor mota bat da, eta bi estator-harilak erabiltzen ditu abiarazteko eta funtzionatzeko.Elikatze-iturri monofasiko batean funtzionatzen du, oinarrizko sistema elektrikoetan erabiltzen diren AC motor mota ohikoenetako bat bihurtuz.Bere diseinu sinplea dela eta, oso ezaguna da oinarrizko motor elektriko monofasiko gisa.

Motor hau ezaugarri elektriko ezberdinekin eraikitako harilkatu nagusia (martxa) eta osagarri (hasiera) izateagatik definitzen da.Bi harilkatu hauek indukzio-motorretatik bereizten duten funtsezko ezaugarriak dira.Erresistentzia-hasteko motor gisa ere deitzen zaio normalean, bere harilkiak nola diseinatzen diren oinarrituta.

Nola funtzionatzen du fase zatituko indukzio-motor batek

Fase zatikatuko indukzio-motor bat harizpi nagusia (martxa) eta bobina osagarria (hasiera) dinamizatuz hasten da elikadura monofasiko batera konektatzen denean.Haize hauek propietate elektriko desberdinak dituztenez, haietatik igarotzen diren korronteak apur bat desfasatzen dira, eta horrek biraka hasteko behar den hasierako momentua sortzen laguntzen du.

Motorrak azeleratu ahala, abiadura irabazten jarraitzen du bere abiadura nominalaren % 70-80 ingurura iritsi arte.Une honetan, etengailu zentrifugo batek hasierako harilkatua deskonektatzen du, motorra harilkatu nagusia soilik erabiliz martxan jarri ahal izateko.Prozesu honek abiarazte leuna eta funtzionamendu egonkorra ahalbidetzen du, kanpoko osagairik beharrik gabe.

Fase zatituko motorraren kableatua eta konexioaren oinarriak

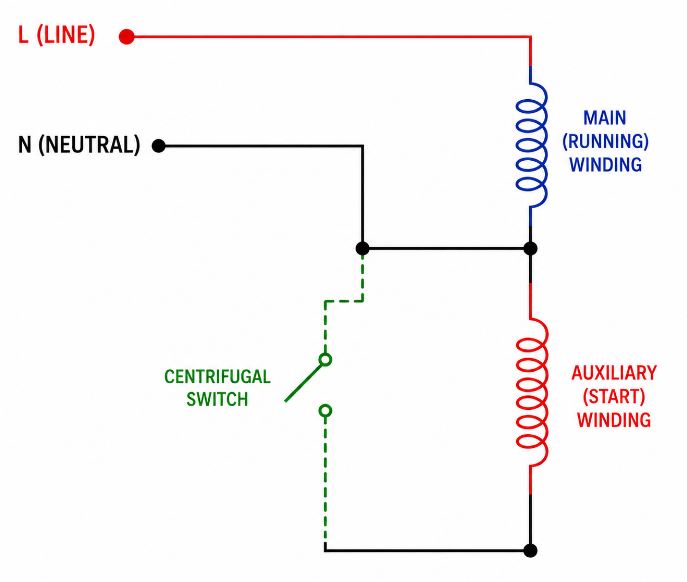

2. irudia: Fase zatituko motorraren kableatu-diagrama

Fase zatituko motorraren kableatuaren konfigurazioa exekutatu eta abiaraztearen haizeak fase bakarreko elikadura hornidurara nola konektatzen diren aztertzen du.Martxako harilkatzea normalean hornidurara zuzenean konektatzen da, eta hasierako harilkatua, berriz, aktibo dagoenean kontrolatzen duen etengailu zentrifugo baten bidez konektatzen da.Antolamendu honek abiarazte egokia bermatzen du eta motorra gehiegi berotzetik babesten du funtzionamendu-abiadura lortzen duenean.

Motorren kableatuaren konexio zuzenak garrantzitsuak dira funtzionamendu fidagarrirako, kableatze desegokiak arazoak sor ditzaketelako zurrumurruak, gehiegi berotzea edo abiarazte hutsa.Terminalak behar bezala identifikatu eta seguru konektatuta daudela ziurtatzeak motorraren errendimendu seguru eta eraginkorra mantentzen laguntzen du.

Fase zatituko motorra vs kondentsadorearen motorra

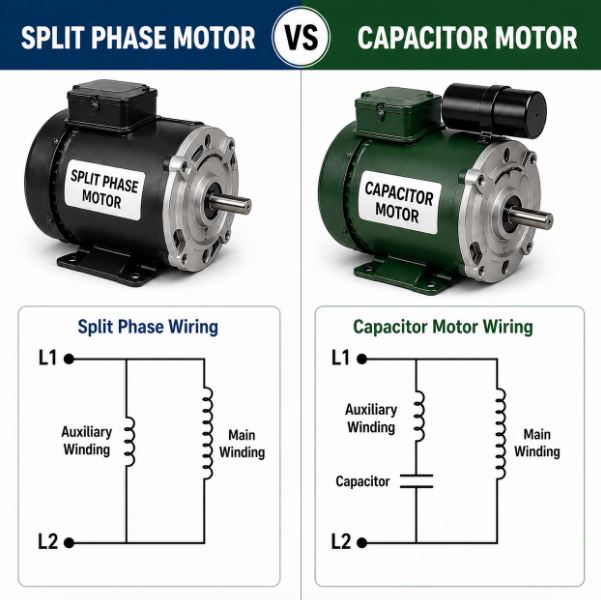

3. irudia: zatitutako faseko motorra vs kondentsadorearen motorra

Parametroa	Zatiketa Fasea Motorra	Kondentsadorea Motorra
Hasi Metodoa	Erabilerak erresistentzian oinarritutako hasierako harilkatzea	Erabilerak fase-aldaketa sortzeko kondentsadorea
Hasi Momentua	Baxua (~% 100-150)	Alta (~% 250-300 edo gehiago)
Hasi Oraingoa	Alta	Behea zatiketa fasearekin alderatuta
Eraginkortasuna	Moderatua	Gorago
Potentzia-faktorea	Behea	Hobetua
Diseinua Konplexutasuna	Sinplea eraikuntza	Gehiago osagaiak (kondentsadorea barne)
Kostua	Behea	Gorago
Errendimendua Karga azpian	Borrokak karga astunekin	Ondo egiten du kargapean
Mantentzea	Gutxienekoa	Eskatzen du kondentsadorearen egiaztapena
Erabilera kasurik onena	Arinak aplikazioak	Ertainera pisu handiko aplikazioak

Erresistentzia-hasiera vs kondentsadorea-hasi vs kondentsadorea-martxa

Parametroa	Erresistentzia-Hasiera Motorra (fase zatitua)	Kondentsadorea-Hasiera Motorra	Kondentsadorea-Hasiera Kondentsadore-Martxaren Motorra
Hasi Metodoa	Erabilerak erresistentzia handiko haizea hasteko	Erabilerak kondentsadorea fase-aldaketa indartsuagoa izateko	Hasi + erabiltzen du exekutatu kondentsadoreak
Hasi Momentua	Baxua (~% 100-150)	Alta (~% 250-300)	Oso altua (~% 300-400)
Hasi Oraingoa	Alta	Moderatua	Behea
Eraginkortasuna	Moderatua	Hobe	Alta
Potentzia-faktorea	Baxua	Hobetua	Onena
Korrika Errendimendua	Oinarrizkoa	Egonkorra	Leuna eta eraginkorra
Diseinua Konplexutasuna	Sinplea	Moderatua	Konplexuagoa
Kostua	Baxuena	Ertaina	Altuena
Mantentzea	Baxua	Moderatua (kondentsadorearen egiaztapena)	Gorago (kondentsadore anitz)
Erabilera kasurik onena	Karga arinak (zaleak, puzleak)	Zama ertainak (ponpak)	Astunak kargak (konpresoreak)

Motor zurrumurrua baina ez abiarazten: arrazoiak eta irtenbideak

Motor batek burrunba egiteak baina abiatzen ez den batek abiarazte-zirkuituan edo sistema mekanikoan arazo bat adierazten du normalean.Arazo hau motorrak potentzia jasotzen duenean, baina biratzeko behar adina momenturik sortu ezin duenean gertatzen da, eta horrek gainberotzea eragin dezake zuzentzen ez bada.Kausa zehatza goiz identifikatzeak kalteak saihesten laguntzen du eta funtzionamendu fidagarria bermatzen du.

Arazoa / Kausa	Irtenbidea
Akatsa etengailu zentrifugoa	Garbitu edo etengailua ordezkatu
Hasiera hondatuta bihurritu	Proba jarraitutasuna eta konpondu/ordezkatu
Solte edo kableatu okerra	Egiaztatu eta babestu konexio guztiak
Errotorea itsatsita edo errodamendu txarrak	Ikuskatu eta askatu ardatza
Gainkarga edo zama astuna	Murriztu karga edo erabili motor mota egokia

Split Phase Indukzio Motorren aplikazioa

• Haizagailuak eta puzgailuak – Gailu hauek hasierako karga minimoarekin funtzionatzen dute, eta aire-fluxu egonkorra eta etengabea ematen duten fase zatituko motorretarako egokiak dira.

• Ur-ponpa txikiak – Etxeko sistemetan ohikoa, motor hauek modu eraginkorrean kudeatzen dituzte ponpaketa-zereginak, non abiaraztean karga nahiko baxua den.

• Garbigailuak – Oinarrizko unitateetan erabiltzen da biraketa koherentea emateko, garbiketa- eta iraketa-zikloetarako karga-baldintza moderatuan.

• Air konpresoreak (unitate txikiak) – Hasierako karga maneiagarria duten konpresore txikietarako egokia, baina ez da aproposa zerbitzu astunetarako.

• Tailerreko tresnak (zulagailuak, arteztekoak) – Lan mekaniko arinetarako fidagarria, non abiadura koherentea eta motorraren diseinu sinplea nahikoa diren.

• Etxetresna elektrikoak – Asko erabiltzen da eguneroko gailuetan, haien kostu-eraginkortasuna, iraunkortasuna eta mantentze-erraztasuna direla eta.

Ondorioa

Fase zatitutako indukzio-motor batek bi harilkatu erabiliz funtzionatzen du hasierako momentua sortzeko eta, ondoren, haize bakarreko eragiketara igarotzen da etengabe martxan izateko.Bere kableatu sinpleak, kostu txikiagoak eta mantentze-erraztasunari esker, arin-aplikazioetarako egokia da, nahiz eta abiarazte-momentuan mugak dituen kondentsadore-motorrekin alderatuta.Bere funtzionamendu-printzipioa, kablearen konfigurazioa, errendimendu-desberdintasunak, ohiko akatsak eta ohiko aplikazioak ulertuta, erabiltzaileek motor egokia hauta dezakete eta funtzionamendu eraginkorra eta fidagarria bermatu dezakete.
