Etengailu baskulatzaileak: diseinua, motak, zehaztapenak eta industria-arauak

Etengailu baskulatzaileak gailu elektriko askoren zati sinple baina garrantzitsuak dira.Artikulu honetan azaltzen da zer diren, nola funtzionatzen duten eta zer kontuan hartu behar den bat aukeratzerakoan.Motak, abantailak, segurtasun-arauak eta aholku erabilgarriak ere jasotzen ditu, horiek modu seguru eta eraginkorrean erabiltzen laguntzeko.

Katalogoa

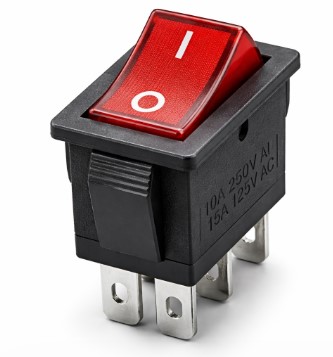

1. Irudia. Etengailu baskulatzailea

Zer da Rocker Switch bat?

Etengailu baskulatzailea zerbait pizten edo itzaltzen duen etengailu elektriko soil bat da.Alde bat sakatzen duzu pizteko eta bestea itzaltzeko.Atzera eta atzera mugitzen da kulunka ari den bezala, horregatik deitzen zaio etengailu baskulatzailea.Etengailu hauek argietan, etxetresna elektrikoetan eta elektrizitate-zerrendetan erabiltzen dira normalean.

Rocker Switch batean kontuan hartu beharreko zehaztapenak

Parametroa	Tipikoa Zehaztapena
Aldatu mota	Etengailu baskulatzailea (SPST / SPDT / DPST / DPDT)
Tentsio nominala	125 V AC / 250 V AC
Korronte nominatua	6A - 16A (ereduaren arabera)
Kontaktu Erresistentzia	≤ 50 mΩ
Isolamendu Erresistentzia	≥ 100 MΩ (500 V DC-tan)
Indar dielektrikoa	1000V - 1500V AC minutu 1ez
Funtzionamendu-tenperatura	-20°C eta +85°C artean
Bizitza Mekanikoa	50.000 - 100.000 ziklo
Bizitza Elektrikoa	10.000 - 50.000 ziklo
Aktuazio-indarra	200 g-500 g
Muntatze Mota	Panelaren muntaketa (snap-in)
Terminal mota	Soldadurak / Konexio azkarra terminalak
Argiztapena (aukerakoa)	Neon edo LED adierazlea (horretarako etengailu argiak)
Etxebizitza Materiala	Plastikoa (normalean nylona edo polikarbonatoa)
Harremanetarako materiala	Zilarrezko aleazioa
Babes-balorazioa	IP40 - IP65 (ren arabera zigilatzea)

Etengailu baskulatzaileak erabiltzearen abantailak

• Erabiltzeko erraza - Sakatu eta desaktibatzeko eragiketa errazak oso erraza da, baita hasiberrientzat ere, argibide konplexurik behar gabe.

• Garbitu egoera-adierazpena – Etengailua posizio finko batean geratzen da edo argitzen da, eta, beraz, begiratu batean erraz jakitea gailua piztuta edo itzalita dagoen.

• Iraunkorra – Material sendoekin eraikia eta behin eta berriz erabiltzeko diseinatuta, milaka etenaldi-ziklo akatsik gabe kudeatzeko aukera ematen dio.

• Diseinu trinkoa - Bere forma laua eta baxua dela eta, leku estuetarako, kontrol paneletarako eta gailuen diseinu modernoetarako aproposa da.

• Polifazetikoa – Aplikazio ugaritan erabili ohi da, hala nola, etxetresna elektrikoetan, automobilen aginte-paneletan, itsas ekipoetan eta industria-kontrol-sistemetan.

• Ezaugarri gehigarriak - Mota ezberdinetan eskuragarri dago funtzio gehigarriekin, hala nola LED adierazleak, iragazgaitza edo hautsaren aurkako zigilatzea eta zirkuitu anitzeko konfigurazioekin.

• Eragiketa segurua – Klik irmoa eta posizio egonkorra eskaintzen du, ustekabean pizteko arriskua murriztuz eta segurtasun elektriko orokorra hobetuz.

Etengailu baskulatzaile motak

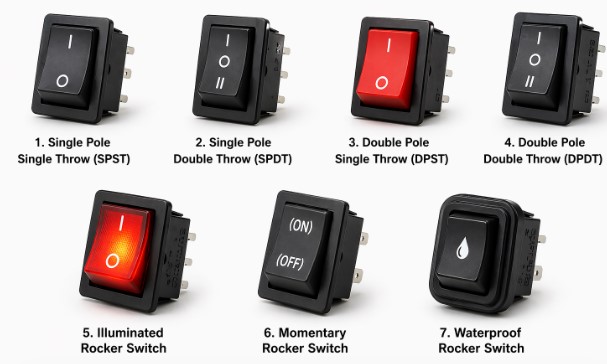

Irudia 2. Rocker Etengailu motak

Polo bakarreko jaurtiketa bakarra (SPST)

Mota sinpleena, zirkuitu bakarra aktibatzeko edo itzaltzeko erabiltzen da sarrera eta irteera batekin.Oinarrizko etxetresna elektrikoetan aurkitzen da normalean, hala nola lanparak, haizagailuak eta korronte-zerrendak.

Polo bakarreko jaurtiketa bikoitza (SPDT)

Bi zirkuitu edo irteera ezberdinen artean aldatzea ahalbidetzen du, kontrol aukera gehiago emanez.Askotan erabiltzen da bi modu edo gailuren artean hautatu behar dituzun aplikazioetan.

Polo bikoitza jaurtiketa bakarra (DPST)

Bi zirkuitu bereizi kontrolatzen ditu aldi berean etengailu-ekintza batekin.Hau erabilgarria da zuzeneko lineak eta linea neutroak aldi berean desaktibatzeko, segurtasun gehiago lortzeko.

Polo bikoitza jaurtiketa bikoitza (DPDT)

Bi zirkuitu kontrola ditzake eta bi irteeraren artean alda ditzake bakoitzarentzat, motorraren norabidea alderantzikatzeko edo sistema elektriko konplexuagoak maneiatzeko egokia da.

Etengailu baskulatzaile argiztatua

Argi barneratua (normalean LED) etengailua piztuta edo aktibo dagoen adierazteko.Erabiltzaileei etengailuaren egoera erraz identifikatzen laguntzen die, batez ere argi gutxiko baldintzetan.

Momentuko Rocker Switch

Sakatzen ari zaren bitartean bakarrik geratzen da piztuta eta askatzen denean jatorrizko posiziora itzultzen da.Aldi baterako aktibazioa behar duten aplikazioetan erabiltzen da normalean, hala nola klaxonak, ateen kontrolak edo makineria.

Etengailu iragazgaitza

Urari eta hautsari aurre egiteko zigilatzeko babesarekin diseinatua.Aproposa da hezetasunarekiko esposizioa ohikoa den kanpoko, automozio edo itsas inguruneetarako.

Etengailu baskulatzaileentzako industria-arauak eta ziurtagiriak

• UL (Underwriters Laboratories) – Etengailu baskulatzaileak gailu elektrikoetarako segurtasun-arau zorrotzak betetzen dituela ziurtatzen du, batez ere Estatu Batuetan, sute arriskua eta arrisku elektrikoa murrizten laguntzen du.

• CE marka – Etengailuak Europako segurtasun-, osasun- eta ingurumen-eskakizunak betetzen dituela adierazten du, eta Europako merkatuan saldu eta erabiltzeko aukera ematen du.

• IP (Ingress Protection) balorazioa – Hautsaren eta uraren aurkako babes maila erakusten du.IP balorazio altuagoek iraunkortasun hobea dakar kanpoko edo ingurune gogorretan.

• IEC (Nazioarteko Batzorde Elektroteknikoa) – Segurtasun elektrikorako, probak eta errendimendurako estandar globalak eskaintzen ditu, produktuen kalitate eta fidagarritasun koherentea bermatuz.

• RoHS (Substantzia Arriskutsuen Murrizketa) – Etengailua beruna eta merkurioa bezalako material kaltegarririk gabe fabrikatzen dela ziurtatzen du, erabiltzaileentzat eta ingurumenarentzat seguruagoa dela.

• CSA (Kanadako Arauen Elkartea) – Etengailuak Kanadan erabiltzeko eskatutako segurtasun- eta errendimendu-arauak betetzen dituela egiaztatzen du.

• VDE (Verband der Elektrotechnik) – Segurtasun elektrikoaren, fidagarritasunaren eta Europako estandarrak betetzen dituen maila altua bermatzen duen Alemaniako ziurtagiria.

Nola identifikatu kalitate handiko etengailuak?

Kalitate handiko etengailu bat identifikatzeko, egiaztatu sendoa eta ondo egina sentitzen den.Behar luke ez sentitu solte edo merkep, eta klik irmoa izan behar du sakatzean.The terminalek sendoak izan behar dute eta garbitu konexio elektriko ona bermatzeko.

Gainera, bilatu argi tentsio eta korronte kalifikazioak erabiltzeko segurua dela ziurtatzeko.Etengailu onek normalean UL edo CE bezalako ziurtagiriak dituzte.Kanpoan erabiltzeko asmoa baduzu, aukeratu uraren eta hautsaren aurkako babesa duen bat.Oro har, kalitatezko etengailu batek iraunkorra izan behar du eta denboran zehar fidagarri funtzionatu behar du.

Rocker eta Toggle etengailuen arteko aldea

Ezaugarri	Rockeroa Aldatu	Txandakatu Aldatu
Diseinua	Gainazal laua eta angeluzuzena hori sakatzen denean harkaitzak aurrera eta aurrera	Iraultzen den palanka edo helduleku txikia gora eta behera edo alde batetik bestera
Erabiltzeko erraztasuna	Argi batekin funtzionatzeko erraza prentsa, eguneroko erabiltzaileentzat egokia	Nahita gehiago eskatzen du mugimendua, eta horrek ustekabeko aldaketak murriztu ditzake
Itxura	Diseinu moderno eta dotorea nahasten duena ondo etxetresna eta panelekin	Itxura tradizionala edo industriala, sarritan estilo mekanikoko kontroletarako erabiltzen da
Iraunkortasuna	Iraunkorra ohiko erabilerarako, batez ere panel itxietan edo babestuetan	Normalean, malkartsuagoa eta eraikiagoa ingurune gogorrak edo gogorrak kudeatzeko
Espazioa eta Muntaketa	Gainazalekin altxatuta, lekua aurreztea eta akabera garbia ematea	Kanporantz irteten da, gehiago eskatzen du etengailuaren inguruan espazioa eta sakea

Rocker Switch Teknologiaren berrikuntzak eta joerak

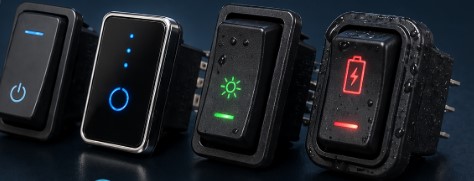

Irudia 3. Berrikuntzak eta Joerak Rocker Switch-en

• Konektibitate adimenduna

Etengailu baskulatzaile modernoak Wi-Fi edo Bluetooth-era konekta daitezke, eta erabiltzaileek gailuak urrunetik kontrola ditzakete aplikazio mugikorren bidez edo etxeko sistema adimendunetan integratzeko, automatizaziorako eta erosotasunerako.

• Ukimen-sentsibilitatea duten kontrolak

Etengailu batzuek ukipen-teknologia erabiltzen dute pieza mekanikoen ordez, eta erabiltzaile-esperientzia leunagoa, isilagoa eta sentikorragoa eskaintzen dute denboran zehar higadura fisiko gutxiagorekin.

• LED eta pertsonalizatutako argiztapena

LED adierazle integratuak eta argiztapen pertsonalizagarrien aukerak ikusgarritasuna hobetzen dute argi gutxiko baldintzetan eta erabiltzaileei aukera ematen diete etengailuen koloreak konfigurazio- edo diseinu-hobespenekin lotzeko.

• Iraunkortasuna Hobetua

Material aurreratuek eta zigilatzeko teknika hobeek hautsari, urari, bibrazioei eta muturreko tenperaturei erresistentzia handiagoa ematen diete, industriarako eta kanpoko erabilerarako egokiak izanik.

• Energia Eraginkortasuna

Etengailu baskulatzaileen diseinu berriak energia gutxiago kontsumitzeko optimizatuta daude, gailu txikietan zein sistema elektriko handietan energia-erabilera murrizten lagunduz.

• Material ekologikoak

Fabrikatzaileek material seguruagoak, ez-toxikoak eta birziklagarriak erabiltzen ari dira ingurumen-arauak betetzeko eta ingurumenaren gaineko eragina murrizteko.

• Diseinu Modernoa

Diseinu dotoreak, baxuak eta trinkoak etxetresna elektriko, ibilgailu eta kontrol panel modernoekin bat egiteko sortu dira, espazioa aurrezten eta itxura orokorra hobetzen duten bitartean.

Ondorioa

Etengailu baskulatzaileak fidagarriak, erabiltzeko errazak eta aplikazio askotan oso erabiliak dira.Haien motak, ezaugarriak eta segurtasun-arauak ulertuta, zure beharretarako egokia aukeratu dezakezu.Erabilera eta mantentze egokiak bizitza luzea, funtzionamendu segurua eta errendimendu hobea bermatzen lagunduko du denboran zehar.
