Multiplexer vs Demultiplexer: desberdintasunak, motak eta aplikazio errealak

Multiplexagailuak (MUX) eta desmultiplexadoreak (DEMUX) sistema elektroniko modernoetan seinaleen hautaketa eta seinale banaketa kontrolatzeko erabiltzen diren zirkuitu logiko digital garrantzitsuak dira.Zirkuituen diseinua sinplifikatzen laguntzen dute, hardware-konexioak murrizten eta datuen tratamendua hobetzen dute komunikazio-sistemetan, prozesadoreetan, elektronika txertatuetan eta industria-kontroleko zirkuituetan.Artikulu honek multiplexadoreak eta demultiplexagailuak zer diren, zirkuitu digitaletan nola funtzionatzen duten, haien gako desberdintasunak, mota arruntak, mundu errealeko aplikazioak, diseinu arazo arruntak eta sistema elektroniko desberdinetarako MUX edo DEMUX egokia nola aukeratu azaltzen du.

Katalogoa

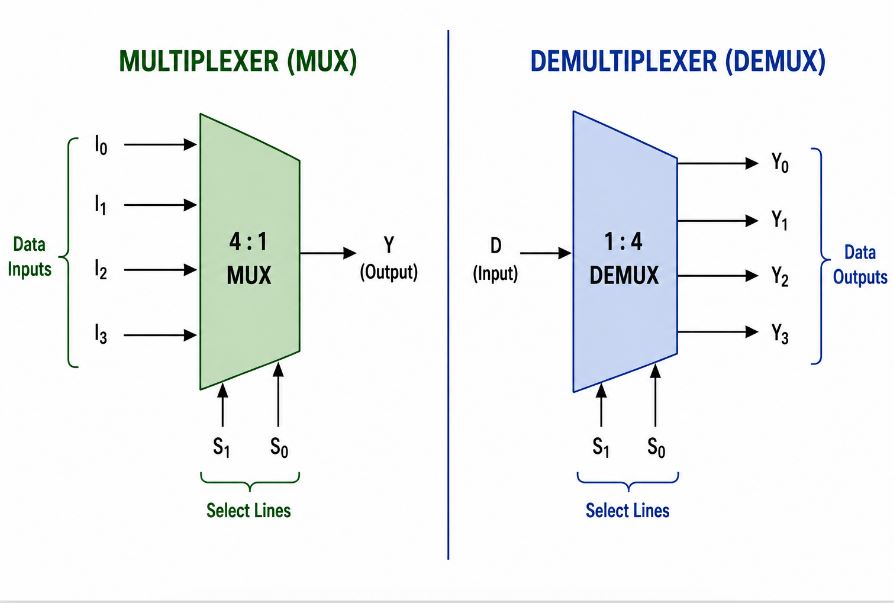

1. Irudia: Multiplexagailuak eta Demultiplexadoreak

Zer da multiplexadorea eta zer da demultiplexadorea?

Multiplexadorea (MUX) eta demultiplexadorea (DEMUX) sistema elektronikoetan seinale-bideak antolatzeko eta kontrolatzeko erabiltzen diren zirkuitu logiko digitalak dira.Multiplexagailu batek sarrera-lerro anitzetatik seinale bat hautatzen du eta irteera-lerro bakar batera bideratzen du, horregatik datu-hautatzaile deitzen zaio normalean.Multiplexadoreak elektronika digitalean erabili ohi dira seinale bide anitz sistema bakar baten barruan antolatzeko.MUX konfigurazio arrunten artean 2-to-1, 4-to-1 eta 8-to-1 multiplexadoreak daude, zirkuituak zenbat sarrera-kanal onartzen dituenaren arabera.

Aitzitik, demultiplexagailu batek kontrako funtzioa betetzen du sarrerako seinale bat hartuz eta irteerako hainbat lerrotara bideratuz, horregatik askotan datu-banatzaile deitzen zaio.DEMUX zirkuituak 1-to-2, 1-to-4 eta 1-to-8 bezalako konfigurazioetan daude eskuragarri, irteera-kanal kopuruaren arabera.Multiplexagailuek eta demultiplexoreek zeregin desberdinak betetzen dituzten arren, biak dira garrantzitsuak elektronika digitalean, datu-fluxua antolatzen eta sistema elektronikoaren diseinua errazten laguntzen dutelako.

Multiplexoreak nola funtzionatzen duen zirkuitu digitaletan

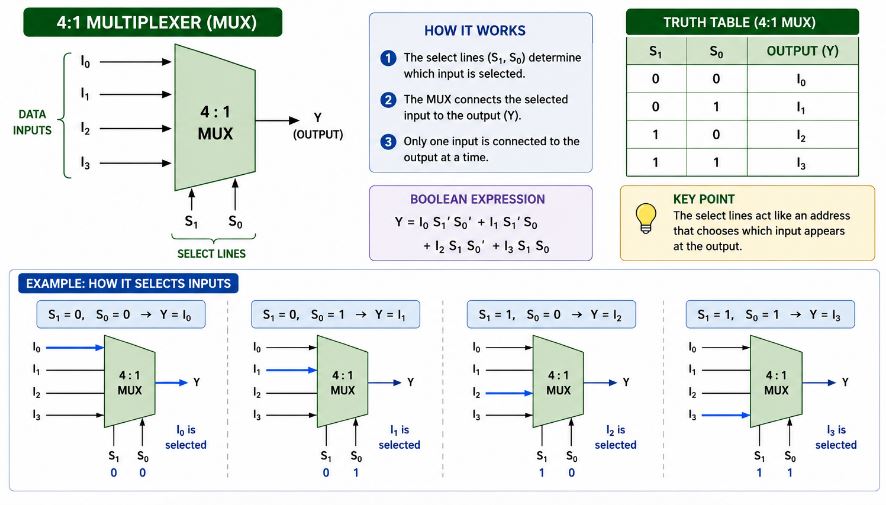

2. Irudia: Zirkuitu digitaletan funtzionatzen duten multiplexagailuak

Multiplexagailu batek sarrera-lerro anitzetatik seinale bat hautatuz eta hautatutako seinalea irteera-lerro bakar batera bidaliz funtzionatzen du.Hautaketa-prozesu hau hautatze-lerroek kontrolatzen dute, eta balio bitarrak erabiltzen dituzte une jakin batean irteerara zein sarrera konektatzen den zehazteko.Esate baterako, 4-to-1 multiplexagailuak bi aukeratutako lerro erabiltzen ditu lau sarrerako seinaleetako bat aukeratzeko.Zirkuitu digitalaren barruan, ate logikoek sarrerako kanal bakarra aktibo dagoela ziurtatzen dute, besteak irteeratik deskonektatuta geratzen diren bitartean.Multiplexoreek hainbat seinale komunikazio bide bat partekatzeko aukera ematen dutenez, zirkuituen diseinua errazten laguntzen dute, datuen tratamendua hobetzen eta zirkuitu digitalak eraginkorragoak izaten laguntzen dute.

Nola funtzionatzen duten demultiplexadoreak sistema elektronikoetan

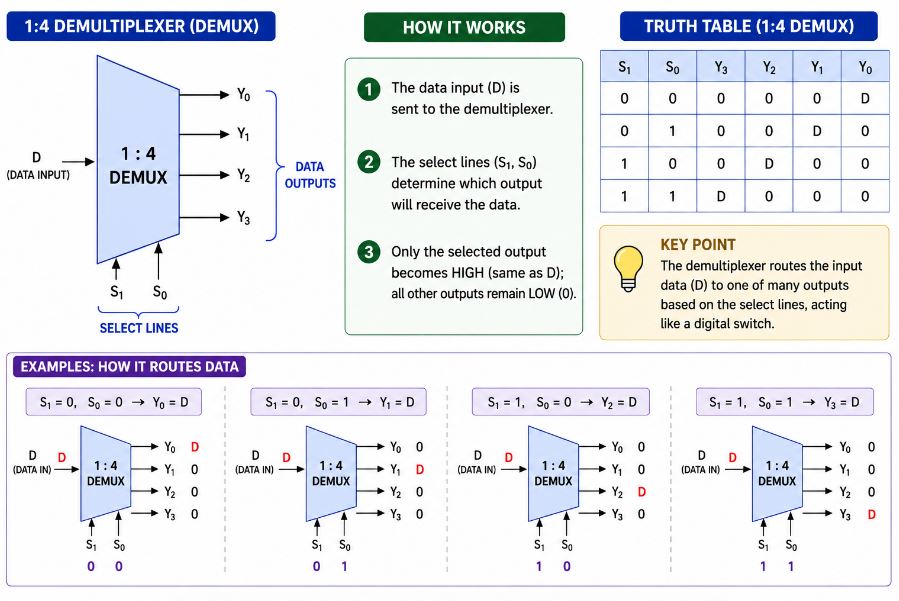

3. Irudia: Demultiplexoreak Sistema Elektronikoetan Lan egiten dute

Desmultiplexagailu batek sarrerako seinale bat hartu eta irteera-lerroetako batera bideratzen du bere aukeratutako lerroei aplikatutako balio bitarren arabera.Hautatutako lerro hauek kontrolatzen dute zein irteerako kanal jasotzen duen sarrerako seinalea une zehatz batean, gainerako irteerak inaktibo geratzen diren bitartean.Esate baterako, 1etik 4rako demultiplexagailu batek bi hautapen-lerro erabiltzen ditu irteerako lau bideetako bat aukeratzeko.Zirkuitu elektronikoaren barnean, ate logiko digitalek seinalearen banaketa prozesua kontrolatzen dute, sarrera hautatutako irteerako kanalera soilik ematen dela ziurtatzeko.Desmultiplexoreek seinaleak modu eraginkorrean banatzen dituztenez hainbat irteeratan, datu-fluxua antolatzen eta gailu elektronikoen arteko komunikazioa hobetzen laguntzen dute.

Multiplexer vs Demultiplexer: Desberdintasun nagusiak

Ezaugarri	Multiplexadorea (MUX)	Desmultiplexatzailea (DEMUX)
Funtzio Nagusia	Bat hautatzen du hainbat sarreratako seinalea	Ibilbide bat seinalea irteera anitzetara
Seinalea Norabidea	Asko-batera	Bat-asko
Izen arrunta	Datu-hautatzailea	Datuak Banatzailea
Sarrera-lerroak	Anitz sarrerak	Sarrera bakarra
Irteera lerroak	Irteera bakarra	Anitz irteerak
-ren rola Hautatu Lerroak	aukeratzen du sarrerako kanala	aukeratzen du irteerako kanala
Ohikoa Konfigurazioak	2-1, 4-1, 8-1	1etik 2ra, 1etik 4ra, 1etik 8ra
Erabilera nagusia	Seinalea aukeraketa eta datuen kontrola	Seinalea banaketa eta irteera kontrola
Hardwarea Onura	Minimizatzen du hardware konexioak	Sinplifikatzen du irteera kudeaketa

Multiplexagailu eta Desmultiplexadore motak

Multiplexagailu motak

Mota Multiplexadorea	Deskribapena
2-tik-1 Multiplexadorea	Bat hautatzen du bi sarrera-lerroetatik seinalea eta irteera-lerro batera bidaltzen du.
4-tik-1 Multiplexadorea	Bat hautatzen du lau sarrera kanaletatik seinalea aukeratutako bi lerro erabiliz.
8-tik-1 Multiplexadorea	Bat lotzen du zortzi sarrera-seinale irteerako linea bakarrera.
16-tik-1 Multiplexadorea	Heldulekuak hamasei sarrera-kanal sistema digital handiagoetarako eta datuak bideratzeko zirkuituetarako.

Demultiplexagailu motak

Mota Desmultiplexatzailea	Deskribapena
1-tik-2 Desmultiplexatzailea	Ibilbide bat sarrerako seinalea irteerako bi lerroetako batera.
1-tik 4ra Desmultiplexatzailea	Banatzen sarrerako seinale bat lau irteera-kanal posibleetan zehar.
1etik 8ra Desmultiplexatzailea	Zuzentzen du a sarrerako seinale bakarreko zortzi irteerako batera.
1etik 16ra Desmultiplexatzailea	Euskarriak seinaleak banatzeko sistema handiagoak, hamasei irteera kanalekin.

Multiplexadore analogikoa vs Multiplexadore digitala

Ezaugarri	Analogikoa Multiplexadorea	Digitala Multiplexadorea
Seinale mota	Analogikoa tentsio edo korronte seinaleak	Binarioa seinale digitalak
Funtzio Nagusia	Etengailuak kanalen arteko seinale analogikoak	Hautatzen du datu-seinale digitalak
Seinale Inprimakia	Etengabea seinaleak	Altua eta baxua maila logikoak
Erabilera arrunta	Audioa sistemak, sentsoreak, neurketa-zirkuituak	Prozesadoreak, zirkuitu logikoak, komunikazio sistemak
Aldaketa Funtzionamendua	Paseak balio analogiko desberdinak	Paseak egoera logiko digitalak
Ohikoa Gailuak	CD4051 analogikoa multiplexera	74HC151 multiplexer digitala

Multiplexatzaileen eta Demultiplexatzaileen Benetako Aplikazioak

Multiplexagailuen aplikazioak

• Sentsore-sarrera hautatzea

Multiplexagailuak normalean erabiltzen dira mikrokontrolagailu batek ADC edo GPIO pin mugatuak dituenean baina hainbat sentsore irakurri behar dituenean.Adibidez, tenperatura-sentsoreak, presio-sentsoreak, argi-sentsoreak eta posizio-sentsoreak MUX sarrerako kanal desberdinetara konekta daitezke.Mikrokontrolagailuak kanal bat hautatzen du aldi berean eta seinalea irakurtzen du partekatutako sarrerako pin baten bidez.

Planteamendu honek pin erabilera murrizten du, PCB bideratzea errazten du eta sentsoreen hedapena errazten du sistema txertatuetan, datuak eskuratzeko plaketan eta IoT gailuetan.

• Audio eta bideo aldaketa

Audio- eta bideo-ekipoetan, multiplexer batek sarrera-iturri bat hauta dezake eskuragarri dauden hainbat seinaleren artean.Adibidez, baliteke sistema batek AUX sarrera, mikrofonoaren sarrera, Bluetooth audioa, HDMI seinalea edo kameraren seinalea aukeratu behar izatea.

Iturburu guztiak prozesatzeko zirkuitu bereizi batera bideratu beharrean, MUX-ak aukeratutako iturria soilik bidaltzen du anplifikadore, kodeka, ADC, pantaila-prozesadore edo seinale-egokitze fasera.

• Datu-busen kudeaketa

Multiplexadoreak sistema digitaletan erabiltzen dira bus partekatu batean datu-iturri ezberdinen artean hautatzeko.Prozesadore batek MUX bat erabil dezake memoria, sentsore, erregistro edo zirkuitu periferikoetako datuak aukeratzeko.

Hau erabilgarria da hainbat seinalek datu-lerro mugatuak partekatu behar dituztenean.Zirkuituaren konplexutasuna murrizten laguntzen du eta logika digitala malgutzen du.

• Komunikazio Kanalaren Hautaketa

Komunikazio-sistemetan, multiplexagailuek seinale-kanal bat hauta dezakete hainbat sarreretatik transmisioa edo prozesatu aurretik.Adibidez, kontrol-sistema batek sentsore-seinale, datu-korronte edo komunikazio-lerro bat aukeratu dezake eta partekatutako hargailu edo prozesatzeko zirkuitu batera bidal dezake.

Horrek kableatuak murrizten laguntzen du eta hainbat seinale-iturri komunikazio bide bat partekatzeko aukera ematen du.

Desmultiplexagailuen aplikazioak

• Komunikazio Seinalearen Banaketa

Hartzailearen alboko komunikazio-zirkuituetan, desmultiplexagailu batek sarrerako datu-korronte bat har dezake eta irteerako kanal egokira bideratu.Hau erabilgarria da datu-korronte ezberdinek transmisio-bide bat partekatzen dutenean eta jaso ondoren bereizi behar dira.

Aplikazio hau komunikazio digitalean, datuen bideratzeetan eta denbora-banaketa seinale-sistemetan agertzen da.

• LED eta pantaila kontrola

Demultiplexadoreak sarritan erabiltzen dira LED pantailetan, zazpi segmentuko pantailetan eta adierazleen paneletan.Kontrolagailu batek kontrol-seinale bat bidaltzen du DEMUXera, eta helbide-lerroek erabakitzen dute zein LED ilara, digitu edo irteera-kanal jasotzen duen seinalea.

• Memoria Helbideen Deskodeketa

Desmultiplexagailu batek helbide deskodetzaile gisa funtziona dezake sistema digitaletan.Prozesadore batek helbide-seinalea bidaltzen duenean, DEMUX-ek hautatutako memoria bloke, erregistro edo gailu periferiko bat aktibatzen du.

• Industria Kontrol Sistemak

Automatizazio-ekipoetan, demultiplexoreek kontrol-seinale bat bana dezakete makina, errele, abisu-argi edo monitorizazio-zirkuitu desberdinetara.PLC edo kontrolagailu batek seinalea zein irteera-kanal jaso behar duen hauta dezake gailu bakoitzeko kontrol-lerro bereizirik erabili gabe.

Horrek kableatuaren konplexutasuna murrizten laguntzen du panel industrialetan, kontrol-moduluetan eta automatizazio sistema banatuetan.

Multiplexatzaileak eta demultiplexatzaileak erabiltzean ohiko arazoak

Arazoa	Deskribapena	Posible Eragina
Okerra Hautatu-lerroaren konfigurazioa	Gaizki hautatu-lerroaren sarrerek seinalearen bide okerra aktibatu dezakete.	Kausak datu bideratze okerra eta irteera ezegonkorrak.
Seinalea Hedapen Atzerapena	Seinaleak denbora behar MUX edo DEMUX zirkuitutik pasatzeko.	Sortu daiteke denbora eta sinkronizazio arazoak abiadura handiko sistemetan.
Seinalearen Zarata eta Crosstalk	Inguruko seinalea kanalek elkarren artean oztopatu dezakete.	Murrizten du seinalearen kalitatea eta nahi gabeko irteerako portaera eragiten du.
Gailua Bateragarritasun-arazoak	Hornikuntza Baliteke tentsioa edo maila logikoa ez bat etortzea konektatutako osagaiekin.	Kaltetu dezake zirkuitua edo fidagarritasunik gabeko funtzionamendua eragin.
Hardwarea Konplexutasuna	Handiagoa sistemek aukeratutako lerroak eta kontrol-logika gehiago behar dituzte.	Handitzen zirkuituaren tamaina eta diseinuaren zailtasuna.
PCB eskasa Diseinua	Desegokia Lurreratzeak eta arrasto luzeek seinalearen egonkortasunean eragiten dute.	Sartu daiteke zarata, seinale-galera eta komunikazio-akatsak.

Nola aukeratu Multiplexer edo Demultiplexer egokia

Multiplexadore edo demultiplexador egokia aukeratzearekin hasten da seinalearen norabidea.Erabili multiplexera sarrerako hainbat seinale irteera-bide bat partekatu behar dutenean.Erabili demultiplexagailu bat sarrerako seinale bat irteerako kanaletako batera bideratu behar denean.

Hurrengo urratsa da seinale mota egiaztatzea.Seinale analogikoek, adibidez, sentsore-tentsioa, audio-seinaleak edo ADC sarrerak, multiplexer analogiko bat behar dute erresistentzia baxua, ihes-korronte baxua eta seinale-banda zabalera egokia duena.Seinale digitalek, hala nola datu logikoak, helbide-lerroak eta kontrol-seinaleak, sistemaren tentsio logikoarekin eta kommutazio-abiadurarekin bat datorren multiplexadore edo demultiplexadore digital bat behar dute.

Kanalen zenbaketa zirkuituko seinale kopuruarekin bat etorri behar da.2:1 edo 4:1 multiplexera nahikoa da seinalea aukeratzeko, eta 8:1 edo 16:1 gailuak hobeak dira sentsore-matrize edo datuak eskuratzeko sistema handiagoetarako.Desmultiplexagailuetarako, irteera-kopuruak hautatu behar diren gailu, memoria-bloke, pantaila-digitu edo kontrol-kanalen kopuruarekin bat etorri behar du.

Tentsio bateragarritasuna hautatu aurretik ere egiaztatu behar da.Gailuaren hornidura-tentsioak eta seinale-tentsio-tarteak mikrokontrolagailuarekin, IC logikoarekin, ADCarekin, sentsorearekin edo irteerako zirkuituarekin bat etorri behar dira.Gailu bat bere tentsio-eremutik kanpo erabiltzeak seinalearen distortsioa, maila logiko okerrak, ihesak edo gailua kaltetu ditzake.

Aldaketa-abiadura garrantzitsua da seinaleak azkar aldatzen direnean.Abiadura baxuko kontrol-seinaleek normalean ez dituzte gailu oso azkarrak behar, baina abiadura handiko bus digitalak, bideo-seinaleak, RF bideak eta laginketa bizkorreko sistemek banda-zabalera, hedapen-atzerapen eta kapazitate parasito baxuko gailuak behar dituzte.

Ondorioa

Multiplexagailuek eta demultiplexatzaileek ezinbesteko zeregina dute elektronika digital modernoan, seinaleen antolaketa hobetuz, zirkuitu-diseinuak sinplifikatuz eta datuak maneiatzeko eraginkortasuna areagotuz.Multiplexoreek sarrera anitzetako seinaleak hautatzen dituzte, eta demultiplexoreek seinaleak irteera anitzetara banatzen dituzte, bi zirkuitu garrantzitsuak bihurtuz komunikazio sistemetarako, txertatutako gailuetarako, ordenagailuko hardwarerako eta elektronika industrialetarako.Beren lan-printzipioak, konfigurazioak, aplikazioak, arazo arruntak eta hautaketa-faktoreak ulertzeak sistema digital fidagarriagoak eta eraginkorragoak diseinatzen laguntzen die ingeniariei eta elektronikako ikasleei.
